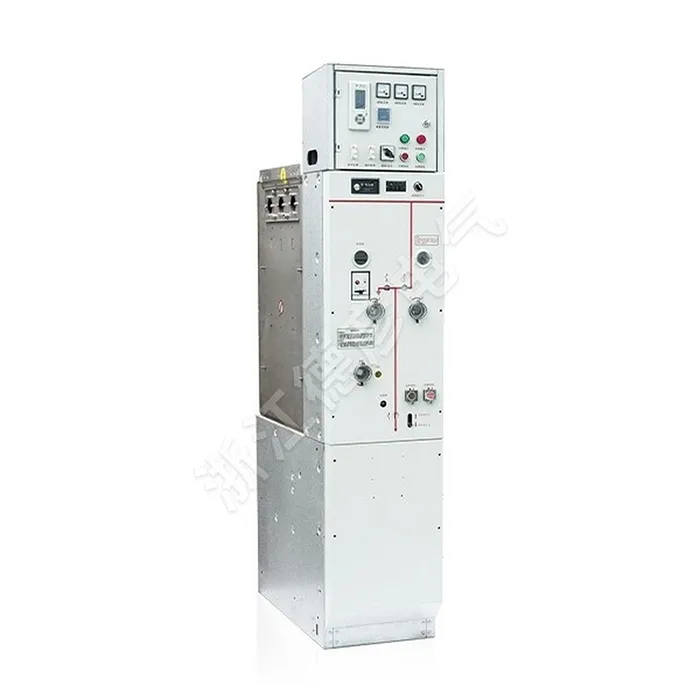

पर्यावरण के अनुकूल गैस-अछूता धातु-संलग्न स्विचगियर

परियोजना

इकाई

परिपथ वियोजक

लोड स्विच

रेटेड वोल्टेज

के.वी

12

12

वर्तमान मूल्यांकित

A

630

630

रेटेड आवृत्ति

हर्ट्ज

50

50

रेटेड इन्सुलेशन स्तर

1 मिनट पावर फ्रीक्वेंसी झेलने वाला वोल्टेज (चरण-दर-चरण और चरण-से-जमीन)

के.वी

42

42

1 मिनट पावर फ्रीक्वेंसी झेलने वाला वोल्टेज (आइसोलेशन ब्रेक)

48

48

पावर फ़्रीक्वेंसी झेलने वाला वोल्टेज (नियंत्रण और सहायक सर्किट)

2

2

बिजली का आवेग वोल्टेज का सामना करता है (चरण-दर-चरण और चरण-से-जमीन)

75

75

बिजली का आवेग वोल्टेज का सामना करता है (आइसोलेशन ब्रेक)

85

85

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

के.ए

20

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट

के.ए

50

रेटेड शॉर्ट-टाइम करंट झेलें

के.ए

20

रेटेड शॉर्ट-सर्किट अवधि

S

4

रेटेड पीक करंट झेलने योग्य

के.ए

50

वर्तमान स्थानांतरण

A

-

-

रेटेड ऑपरेटिंग अनुक्रम

-

0-0.3s-CO-180s-CO

रेटेड मुद्रास्फीति दबाव (20 डिग्री सेल्सियस पर गेज दबाव)

एमपीए

0.02

न्यूनतम कार्यात्मक दबाव (20°C पर गेज दबाव)

एमपीए

0

दबाव राहत उपकरण दबाव जारी करता है (20 डिग्री सेल्सियस पर दबाव गेज)

एमपीए

0.16

वार्षिक रिसाव दर

-

≤ 0.01%

यांत्रिक जीवन

दूसरा

10000

10000

मुख्य सर्किट प्रतिरोध

μΩ

≤150

≤150
