हाई वोल्टेज केबल ब्रांच बॉक्स (आउटडोर स्विचिंग स्टेशन)

डेयान इलेक्ट्रिक एकीकृत अनुसंधान एवं विकास, उत्पादन और सेवा के साथ एक पेशेवर औद्योगिक विद्युत आपूर्तिकर्ता है। हाई वोल्टेज केबल ब्रांच बॉक्स (आउटडोर स्विचिंग स्टेशन) 6-35kV वितरण नेटवर्क के लिए एक कॉम्पैक्ट, मौसमरोधी आउटडोर स्विचिंग स्टेशन है। यह पूरी तरह से इंसुलेटेड प्लग-इन कनेक्टर्स के माध्यम से सुरक्षित केबल ब्रांचिंग, कनेक्शन और अलगाव को सक्षम बनाता है, जिसमें दृश्यमान डिस्कनेक्शन पॉइंट और विश्वसनीय ग्राउंडिंग शामिल है। यह जगह बचाने वाला समाधान ग्रिड विस्तार और रखरखाव को सरल बनाता है।

जांच भेजें

उत्पाद वर्णन

हाई वोल्टेज केबल ब्रांच बॉक्स (आउटडोर स्विचिंग स्टेशन) 6-35kV वितरण नेटवर्क के लिए एक कॉम्पैक्ट, वेदरप्रूफ आउटडोर स्विचिंग स्टेशन है, जो अंतरराष्ट्रीय मानक प्रौद्योगिकियों को शामिल करने वाली एक उन्नत गैस-इन्सुलेटेड आउटडोर रिंग मुख्य इकाई है। हाई-वोल्टेज केबल ब्रांच बॉक्स 12/24kV वितरण नेटवर्क के लिए डिज़ाइन किए गए हैं, इसमें पूरी तरह से सीलबंद SF6 इन्सुलेशन, मॉड्यूलर निर्माण और कठोर वातावरण के लिए उपयुक्त रखरखाव-मुक्त संचालन की सुविधा है। विस्तार योग्य स्वचालन कार्यों का समर्थन करते हुए, यह ग्रिड इंटेलिजेंस की सुविधा प्रदान करते हुए औद्योगिक पार्कों, शहरी क्षेत्रों और वाणिज्यिक केंद्रों में विश्वसनीय बिजली वितरण को सक्षम बनाता है।

उत्पाद पैरामीटर (विनिर्देश)

प्रोजेक्ट का नाम			इकाई	लोड स्विच
प्रोजेक्ट का नाम			इकाई	सी-लोड स्विचिंग यूनिट	एफ-संयोजन विद्युत इकाई	वी- सर्किट ब्रेकर यूनिट
रेटेड वोल्टेज			के.वी	12/24	12/24	12/24
रेटेड आवृत्ति			हर्ट्ज	50	50	50
वर्तमान मूल्यांकित			A	630	125	630
रेटेड ट्रांसफर करंट			A		1750
रेटेड इन्सुलेशन स्तर	1 मिनट पावर फ्रीक्वेंसी झेलने वाला वोल्टेज (फेज-टू-ग्राउंड)	बारी-बारी से, विरोध में	के.वी		42/65
	1 मिनट पावर फ्रीक्वेंसी झेलने वाला वोल्टेज (फेज-टू-ग्राउंड)	ब्रेक के बीच	के.वी		48/79
	बिजली आवेग वोल्टेज	बारी-बारी से, विरोध में	के.वी		75/125
	बिजली आवेग वोल्टेज		के.वी		85/145
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट			के.वी	20	315	20
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट			के.ए	50	80	50
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (ग्राउंडिंग स्विच)			के.ए	50		50
रेटेड शॉर्ट-टाइम करंट झेलें		मुख्य सर्किट	के.ए	20	20	20
रेटेड शॉर्ट-टाइम करंट झेलें		ग्राउंडिंग स्विच	के.ए	20	20	20
रेटेड कम समय अवधि		मुख्य सर्किट	S	4		4
रेटेड कम समय अवधि		ग्राउंडिंग स्विच	S	4	4	4
रेटेड पीक करंट झेलने योग्य		मुख्य सर्किट	के.ए	50		50
रेटेड पीक करंट झेलने योग्य		ग्राउंडिंग स्विच	के.ए	50	50	50
आंतरिक चाप परीक्षण (आंतरिक दहन चाप परीक्षण)			A	630	20kA/0.5s	630
रेटेड बंद-लूप ब्रेकिंग करंट			A	630	फ़्यूज़ द्वारा सीमित	630
रेटेड सक्रिय लोड ब्रेकिंग करंट			A	10	फ़्यूज़ द्वारा सीमित	25
रेटेड केबल चार्जिंग और ब्रेकिंग करंट			दूसरा	5000	17.4	3000
यांत्रिक जीवन		लोड/डिस्कनेक्ट स्विच	दूसरा	3000	5000	3000
		ग्राउंडिंग स्विच	दूसरा		3000	10000
		वैक्यूम सर्किट ब्रेकर	एमपीए
SF6 गैस दबाव (20°C पर पूर्ण दबाव)					0.035
वार्षिक बिजली हड़ताल दर					≤0.025% सालाना
एयर चैंबर और फ्यूज ट्यूब के लिए सुरक्षा रेटिंग					आईपी67
संलग्नक और आवास सुरक्षा रेटिंग					IP4X

उत्पाद सुविधा और अनुप्रयोग

कॉम्पैक्ट आउटडोर डिज़ाइन

पूर्ण पर्यावरण संरक्षण

उन्नत गैस इन्सुलेशन प्रौद्योगिकी

लचीला मॉड्यूलर विन्यास

रखरखाव-मुक्त संचालन

अनुप्रयोग साइटें

◇ कॉम्पैक्ट सेकेंडरी सबस्टेशन

◇ छोटे औद्योगिक और खनन उद्यम

◇ पवन ऊर्जा संयंत्र

◇ होटल, शॉपिंग मॉल, कार्यालय भवन, वाणिज्यिक केंद्र, आदि।

◇ सी- लोड स्विच यूनिट

◇ डी-डायरेक्ट केबल कनेक्शन यूनिट

◇ ग्राउंडिंग स्विच के साथ डी-डायरेक्ट केबल कनेक्शन यूनिट

◇ एफ- लोड स्विच-फ्यूज संयोजन इकाई

◇ वी- वैक्यूम सर्किट ब्रेकर यूनिट

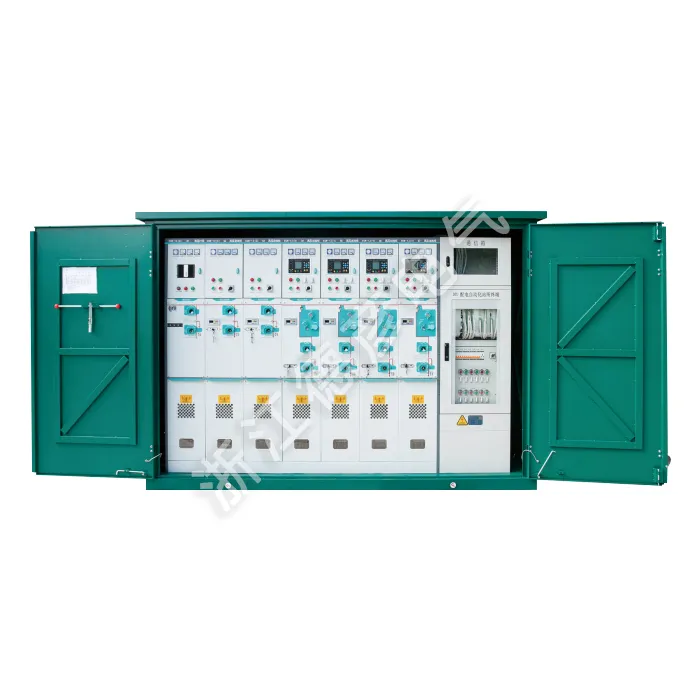

High Voltage Cable Branch Box (Outdoor Switching Station)
