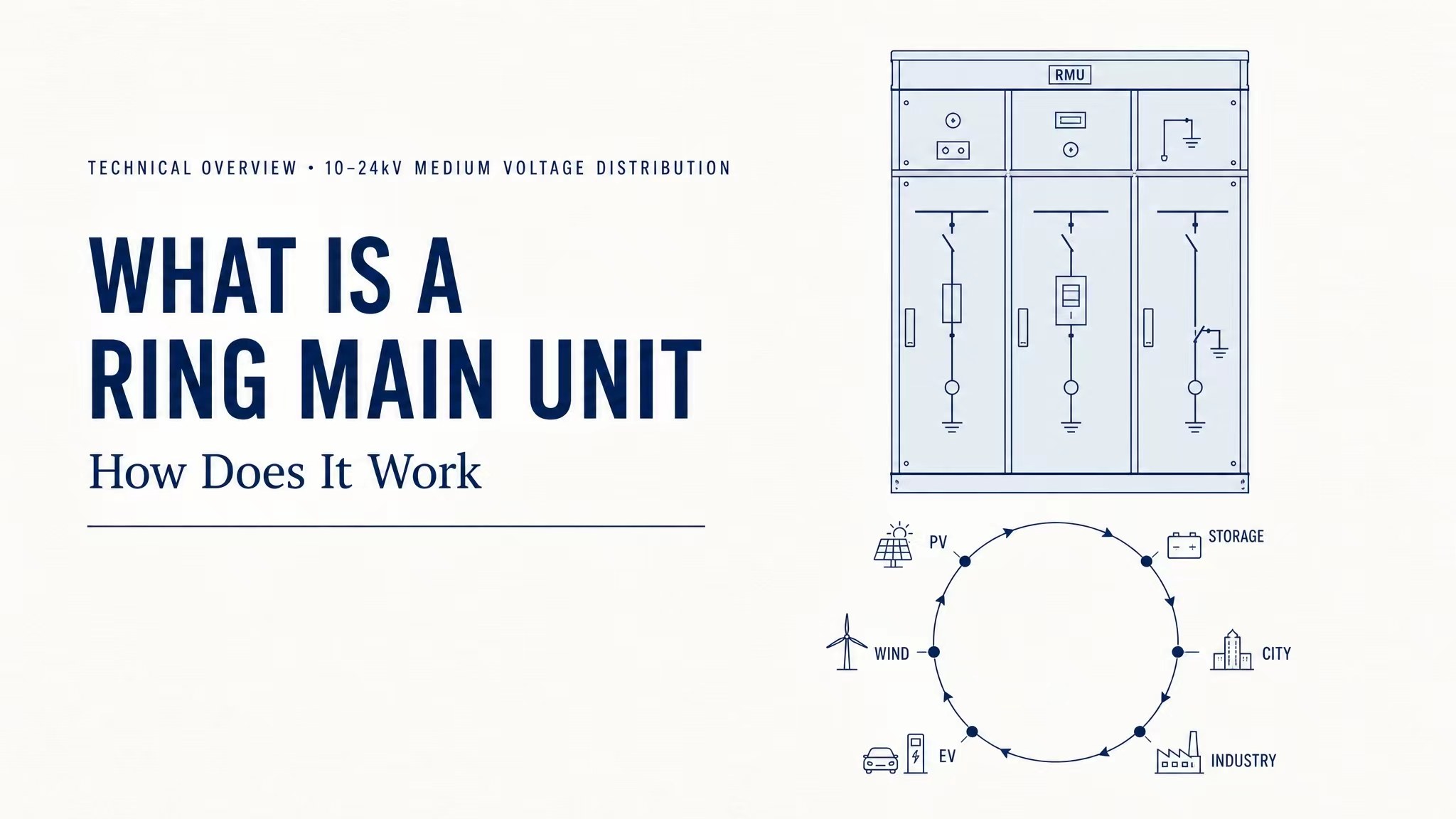

रिंग‑मेन‑यूनिट क्या है और यह कैसे काम करती है

शहरी केबल पाइपलाइन नवीनीकरण में, नई ऊर्जा के लिए बिजली वितरण का समर्थन करना, और आवासीय समुदायों और औद्योगिक पार्कों के लिए बिजली आपूर्ति परियोजनाओं में,रिंग मुख्य इकाइयाँ(आरएमयू) 10-24kV मध्यम-वोल्टेज रिंग वितरण नेटवर्क में कोर स्विचगियर के रूप में कार्य करते हैं। उनकी कॉम्पैक्ट कैबिनेट संरचना, विश्वसनीय लोड स्विच असेंबली और लचीली रिंग बिजली आपूर्ति मोड के लिए धन्यवाद, आरएमयू बाहरी बिजली वितरण, बॉक्स सबस्टेशन मिलान और भूमिगत पाइपलाइन बिजली वितरण के लिए मुख्यधारा के उपकरण बन गए हैं। यह दस्तावेज़ उपकरण के बुनियादी कार्य सिद्धांतों, पांच मुख्य लाभों, लागू साइटों, नियमित निरीक्षण और रखरखाव के साथ-साथ उद्योग में नए पर्यावरण-अनुकूल गैस-इन्सुलेटेड आरएमयू की तकनीकी प्रवृत्ति को कवर करते हुए एक विस्तृत परिचय प्रदान करता है, जो विद्युत क्षेत्र में सामान्य खोज कीवर्ड को पूरा करता है।

I. बुनियादी कार्य सिद्धांत

रिंग पावर सप्लाई से तात्पर्य कई हाई-वोल्टेज केबलों को सिरे से सिरे तक जोड़कर एक बंद रिंग पावर सप्लाई लूप बनाने से है। लोड स्विच, अर्थिंग स्विच और फ़्यूज़ सहित आंतरिक घटकों से सुसज्जित, आरएमयू लूप के भीतर केबल लाइनों के कनेक्शन और डिस्कनेक्ट को नियंत्रित करते हैं।

जब रिंग नेटवर्क के एक खंड पर शॉर्ट-सर्किट या केबल क्षति होती है, तो आरएमयू तेजी से दोषपूर्ण खंड को डिस्कनेक्ट कर सकता है। ध्वनि सर्किट अभी भी बिजली को द्विदिश रूप से संचारित कर सकते हैं, पूरे क्षेत्र में बिजली कटौती से बच सकते हैं और शहरी वितरण नेटवर्क की बिजली आपूर्ति स्थिरता में काफी सुधार कर सकते हैं --- यह इसका मुख्य कार्य है जो इसे सामान्य उच्च-वोल्टेज स्विच कैबिनेट से अलग करता है।

द्वितीय. पाँच मुख्य उत्पाद विशेषताएँ

1. स्थापना स्थान बचाने के लिए कॉम्पैक्ट कैबिनेट डिजाइन
एक मॉड्यूलर एकीकृत संरचना के साथ, इसकी कुल मात्रा पारंपरिक उच्च-वोल्टेज स्विच कैबिनेट की तुलना में बहुत छोटी है। इसे सीधे सड़क की हरित पट्टियों, केबल कुओं और तंग भूमिगत बिजली वितरण कक्षों में स्थापित किया जा सकता है, जो इसे शहरों में जगह की कमी वाले बाहरी बिजली वितरण बिंदुओं के लिए आदर्श बनाता है।

2. उत्कृष्ट सुरक्षा प्रदर्शन के साथ एकाधिक वैकल्पिक इन्सुलेट मीडिया

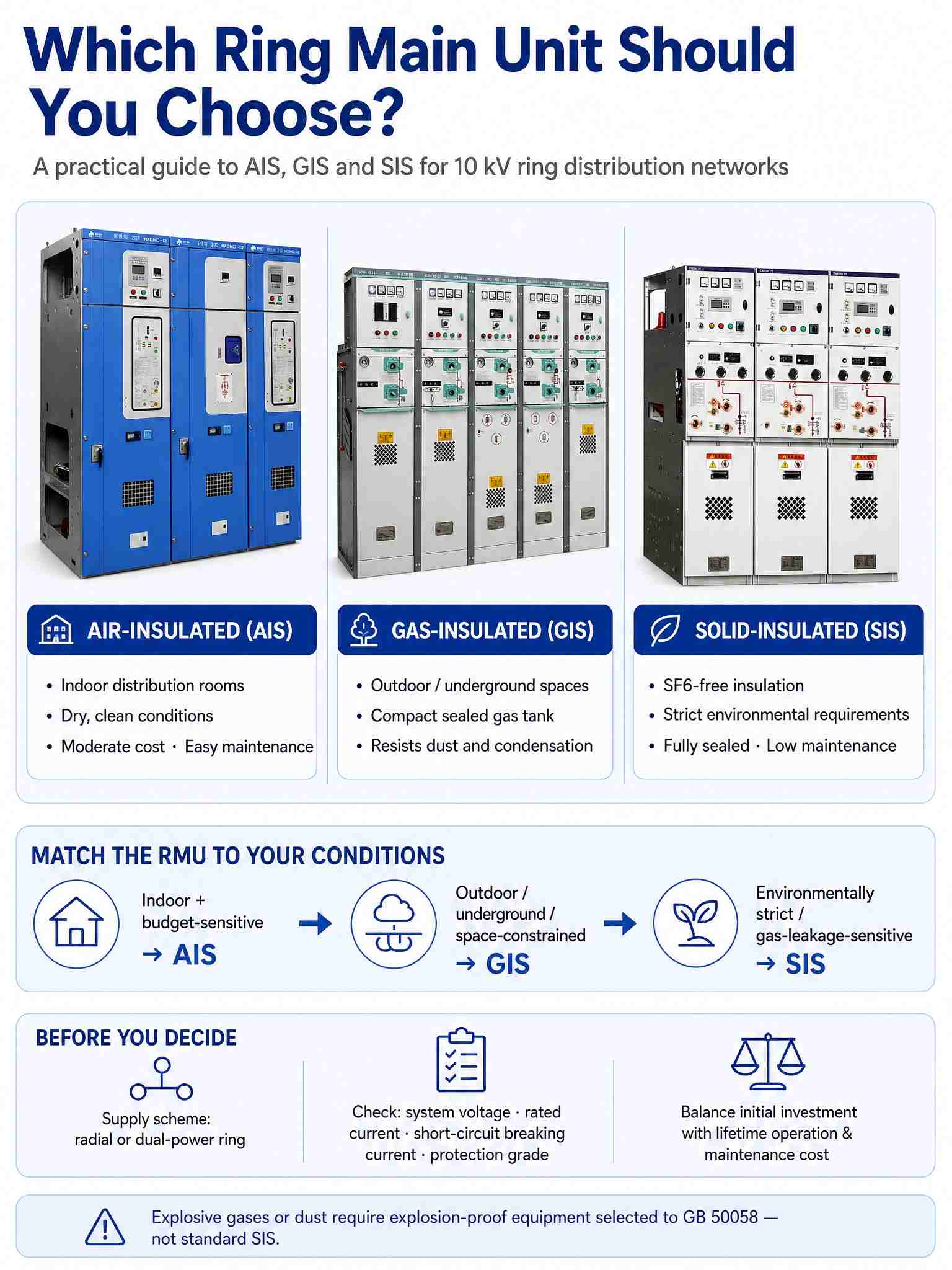

बाजार विभिन्न प्रकार की पेशकश करता है, जिसमें एसएफ 6 गैस-इन्सुलेटेड, सूखी हवा पर्यावरण-अनुकूल गैस-इंसुलेटेड, ठोस-इंसुलेटेड और एयर-इंसुलेटेड उत्पाद शामिल हैं। पूरी तरह से सील कैबिनेट संरचना आईपी 67 सुरक्षा ग्रेड के साथ जलरोधक और धूलरोधी है, जो चौबीसों घंटे आउटडोर संचालन के लिए बारिश, रेत, नमी और तटीय नमक कोहरे से कटाव का प्रतिरोध करती है।

3. तीव्र दोष अलगाव के साथ रिंग बिजली की आपूर्ति
यह डुअल-पावर रिंग स्विचिंग को सपोर्ट करता है। एक बार जब किसी एक शाखा में खराबी आ जाती है, तो यूनिट अन्य उपयोगकर्ताओं को बिजली की आपूर्ति बाधित किए बिना तुरंत गलती को लॉक कर देती है और अलग कर देती है, जिससे यह पुराने शहरी क्षेत्रों में पावर ग्रिड के उन्नयन और नवीनीकरण के लिए अपरिहार्य हो जाता है।

4. दीर्घकालिक रखरखाव-मुक्त प्रदर्शन के साथ सरल संरचना
गैस-इन्सुलेटेड आरएमयू के आंतरिक घटक परिवेशी वायु द्वारा ऑक्सीकरण से मुक्त होते हैं, जिससे दैनिक निरीक्षण कार्यभार कम हो जाता है। मैकेनिकल लोड स्विच उच्च स्थायित्व का दावा करते हैं और बार-बार स्विचिंग ऑपरेशन का सामना कर सकते हैं।

5. प्राथमिक-माध्यमिक एकीकरण के माध्यम से बुद्धिमान उन्नयन के लिए समर्थन
नए बुद्धिमान आरएमयू में तापमान, गैस दबाव और लाइन फॉल्ट सिग्नल की दूर से निगरानी करने के लिए सेंसर टर्मिनल लगाए गए हैं। स्मार्ट ग्रिड बैक-एंड सिस्टम के साथ संगत, वे बिजली वितरण की बुद्धिमान परिवर्तन प्रवृत्ति के साथ संरेखित करते हुए, अप्राप्य संचालन और स्वचालित गलती अलार्म को सक्षम करते हैं।

तृतीय. मुख्य अनुप्रयोग परिदृश्य

● पुराने शहरी जिलों में भूमिगत केबल नवीकरणऔर नगरपालिका सड़कों के किनारे आउटडोर बिजली वितरण रिंग नेटवर्क

● आवासीय क्वार्टरों, वाणिज्यिक परिसरों के लिए उच्च वोल्टेज बिजली वितरण इकाइयाँऔर भूमिगत पार्किंग गैरेज

● इनकमिंग और आउटगोइंग स्विच कैबिनेटबॉक्स-प्रकार के सबस्टेशनों के अंदर

● 10kV ग्रिड से जुड़ा बिजली वितरणफोटोवोल्टिक विद्युत स्टेशनों और वितरित ऊर्जा भंडारण परियोजनाओं के लिए

● औद्योगिक पार्कों, औद्योगिक क्षेत्रों, खदानों के लिए बिजली आपूर्ति प्रणालियों का समर्थन करनाऔर एक्सप्रेसवे बुनियादी ढांचा

● तटीय सड़कों, कस्बों और ग्रामीण क्षेत्रों में आउटडोर रिंग बिजली आपूर्ति बिंदु;संक्षारण-रोधी अलमारियाँ कठोर परिचालन वातावरण के अनुकूल होती हैं

चतुर्थ. मानक दैनिक रखरखाव के तरीके

1. नियमित रूप से कैबिनेट के बाहरी हिस्से का निरीक्षण करेंकैबिनेट दरवाजे पर डेंट, जंग या उम्र बढ़ने/क्षतिग्रस्त सीलिंग स्ट्रिप्स के लिए; जंग लगने और पानी के प्रवेश को रोकने के लिए चिपके हुए पेंट की मरम्मत करें।

2. समय-समय पर गैस चैंबर के दबाव की जांच करेंगैस-इन्सुलेटेड मॉडल और कम दबाव वाले रिसाव अलार्म को तुरंत संबोधित करें।

3. सुचारू स्विचिंग प्रदर्शन का बार-बार परीक्षण करेंलोड स्विच और अर्थिंग स्विच, और कैबिनेट के अंदर जमा धूल और मलबे को साफ़ करें।

4. केबल जोड़ों के तापमान की जाँच करेंढीले और ज़्यादा गरम वायरिंग टर्मिनल जैसे छिपे खतरों को खत्म करने के लिए।

5. नियमित इन्सुलेशन वोल्टेज प्रतिरोध परीक्षण का संचालन करेंऔर बुद्धिमान निगरानी टर्मिनलों और दोष संकेतकों के सामान्य संचालन को सत्यापित करें।

वी. उद्योग विकास की प्रवृत्ति

दोहरी कार्बन नीति से प्रेरित, पर्यावरण-अनुकूल ड्राई एयर-इंसुलेटेड आरएमयू व्यापक लोकप्रियता हासिल कर रहे हैं। वे बेहतर पर्यावरणीय प्रदर्शन के लिए इन्सुलेशन माध्यम के रूप में पारंपरिक ग्रीनहाउस गैस सल्फर हेक्साफ्लोराइड को स्वच्छ हवा से प्रतिस्थापित करते हैं। इस बीच, प्राथमिक-माध्यमिक एकीकरण, लघुकरण और बुद्धिमत्ता मुख्यधारा के उद्योग निर्देश बन गए हैं, और आरएमयू शहरी स्मार्ट वितरण नेटवर्क के निर्माण के लिए विश्वसनीय समर्थन प्रदान करना जारी रखते हैं।
