KYN28-12 स्विचगियर कैसे बिजली प्राप्त करता है, वितरित करता है, नियंत्रित करता है, सुरक्षा करता है और मॉनिटर करता है

KYN28‑12 मेटल-क्लैड निकासी योग्य एसी मेटल-संलग्न स्विचगियर (मध्यम-वोल्टेज कैबिनेट) 12 केवी इनडोर बिजली वितरण के लिए मुख्य पूर्ण-सेट उपकरण है। IEC 62271‑200 और GB/T 3906 के अनुपालन में निर्मित, यह सबस्टेशनों, औद्योगिक-खनन परियोजनाओं, फोटोवोल्टिक बिजली संयंत्रों, शहरी पावर-ग्रिड नवीनीकरण और विदेशी बुनियादी ढांचे में व्यापक रूप से लागू होता है। तो KYN28-12 स्विचगियर विद्युत शक्ति को कैसे स्वीकार करता है, वितरित करता है, और सर्किट नियंत्रण, सुरक्षा और निगरानी कैसे प्राप्त करता है?

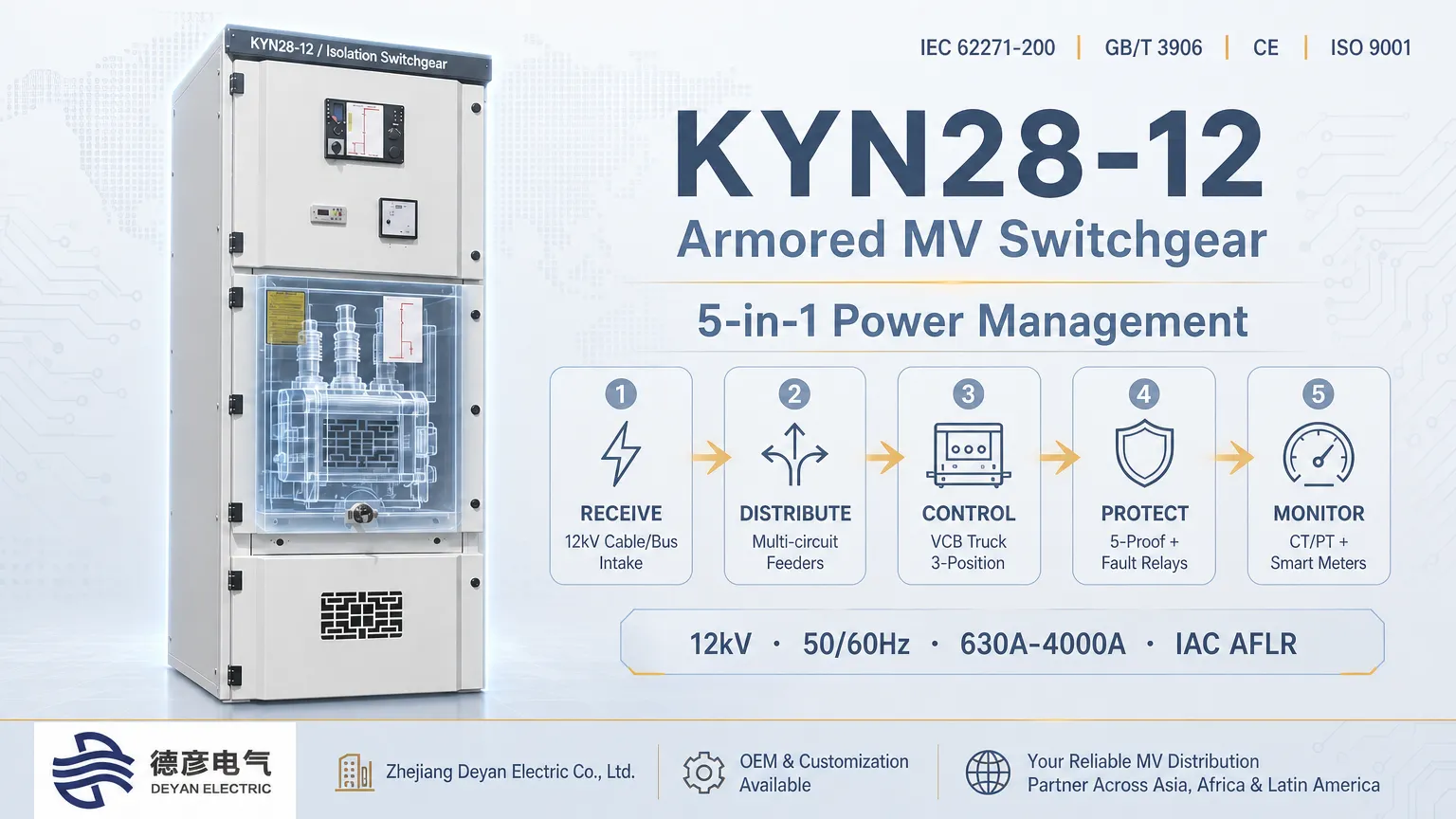

यह स्विचगियर इनकमिंग-फीड इकाइयों के माध्यम से उच्च-वोल्टेज बिजली प्राप्त करता है, बसबार सिस्टम के माध्यम से ऊर्जा वितरित करता है, वैक्यूम-सर्किट-ब्रेकर ट्रकों द्वारा सर्किट को नियंत्रित करता है, माइक्रोप्रोसेसर-आधारित रिले के साथ गलती संरक्षण लागू करता है, और सीटी, पीटी और माध्यमिक उपकरणों का उपयोग करके परिचालन निगरानी करता है। इन पांच प्रमुख कार्यों को एकीकृत करते हुए, यह 10‑12 केवी बिजली-वितरण प्रणालियों के लिए एक महत्वपूर्ण केंद्र के रूप में कार्य करता है।झेजियांग डेयान इलेक्ट्रिक कंपनी लिमिटेडलेकिंग, वानजाउ, झेजियांग में स्थित है। यह वितरण उपकरणों के उच्च और निम्न वोल्टेज पूर्ण सेट के अनुसंधान एवं विकास, उत्पादन और निर्यात में माहिर है। यह एशिया, अफ्रीका, लैटिन अमेरिका, मध्य पूर्व और अन्य क्षेत्रों के कई विदेशी देशों में परियोजना स्थितियों के लिए उपयुक्त उत्पादों के साथ मानकीकृत और अनुकूलित KYN28-12 स्विचगियर व्यापक समाधान प्रदान कर सकता है।

1. पावर रिसेप्शन: उच्च वोल्टेज आपूर्ति के लिए इनलेट

पावर रिसेप्शन मुख्य रूप से इनकमिंग-फीड कैबिनेट द्वारा पूरा किया जाता है। अपस्ट्रीम सबस्टेशनों या ट्रांसफार्मर से 12 केवी हाई-वोल्टेज बिजली को केबल या बस डक्ट के माध्यम से इनकमिंग-फीड कैबिनेट के केबल डिब्बे में खिलाया जाता है, फिर बसबार डिब्बे के अंदर मुख्य बसबारों से जोड़ा जाता है।

धातु-विभाजित कंपार्टमेंटलाइज्ड संरचना को अपनाते हुए, बसबार कम्पार्टमेंट, सर्किट-ब्रेकर कम्पार्टमेंट, केबल कम्पार्टमेंट और सेकेंडरी-इंस्ट्रूमेंट कम्पार्टमेंट को धातु बाधाओं द्वारा अलग किया जाता है। यह आर्क-फॉल्ट जोखिमों को कम करता है और सुरक्षित और स्थिर उच्च-वोल्टेज बिजली सेवन सुनिश्चित करता है। झेजियांग डेयान इलेक्ट्रिक द्वारा निर्मित KYN28‑12 स्विचगियर 50 हर्ट्ज/60 हर्ट्ज पावर ग्रिड के साथ संगत हैं और विभिन्न रेटेड वर्तमान विशिष्टताओं का समर्थन करते हैं। दक्षिण पूर्व एशिया, अफ्रीका, लैटिन अमेरिका और अन्य विदेशी देशों में ग्रिड परिचालन स्थितियों के अनुरूप उच्च ऊंचाई, उच्च तापमान और धूल भरे वातावरण के लिए अनुकूलन उपलब्ध है।

2. विद्युत वितरण: एकाधिक लोड सर्किटों को विद्युत वितरण

बिजली मुख्य बसबारों तक पहुंचने के बाद, आउटगोइंग-फीड कैबिनेट, बस-कपलर कैबिनेट और पीटी मीटरिंग कैबिनेट के माध्यम से बिजली वितरण का एहसास होता है। मुख्य बसबार वितरण ट्रांसफार्मर, उच्च-वोल्टेज मोटर, फोटोवोल्टिक ग्रिड-कनेक्टेड डिवाइस और खनन उपकरण जैसे डाउनस्ट्रीम लोड के लिए विद्युत ऊर्जा को व्यक्तिगत आउटगोइंग सर्किट में डायवर्ट करते हैं।

सिंगल-बसबार और सेक्शनलाइज्ड सिंगल-बसबार कॉन्फ़िगरेशन समर्थित हैं। औद्योगिक पार्कों, खानों और नई ऊर्जा बिजली स्टेशनों की क्षमता का विस्तार करने के लिए अतिरिक्त आउटगोइंग-फ़ीड कैबिनेट जोड़े जा सकते हैं, जिससे तर्कसंगत बिजली आवंटन और बेहतर बिजली-आपूर्ति विश्वसनीयता सक्षम हो सके। झेजियांग डेयान इलेक्ट्रिक ग्राहकों के सिंगल-लाइन आरेख के अनुसार पूर्ण-सेट कैबिनेट समाधान डिज़ाइन, असेंबली और पूर्ण-स्कोप फ़ैक्टरी परीक्षण पूरा कर सकता है, ताकि विदेशी परियोजनाओं के लिए ऑन-साइट कमीशनिंग के दबाव को कम किया जा सके।

3. सर्किट नियंत्रण: सर्किट ब्रेकर ट्रक के माध्यम से सर्किट स्विचिंग

वैक्यूम-सर्किट-ब्रेकर ट्रक KYN28-12 का मुख्य नियंत्रण घटक है। इसके तीन पद हैं:

• सेवा पद: सामान्य बिजली आपूर्ति के लिए प्राथमिक सर्किट बंद;
• परीक्षण की स्थिति: प्राथमिक सर्किट अलग हो जाता है जबकि द्वितीयक नियंत्रण सर्किट उच्च वोल्टेज के बिना डिबगिंग के लिए सक्रिय रहता है;
• हटाया गया पद: रखरखाव और प्रतिस्थापन की सुविधा के लिए पूर्ण गैल्वेनिक अलगाव के लिए ट्रक को पूरी तरह से निकाला गया।

सर्किट स्विचिंग और लोड ट्रांसफर के लिए स्थानीय मैनुअल ऑपरेशन और रिमोट इलेक्ट्रिक क्लोजिंग/ट्रिपिंग दोनों उपलब्ध हैं। एक पूर्ण यांत्रिक "पांच-रोकथाम" इंटरलॉक प्रणाली लोड के तहत ट्रक के प्रवेश/निकासी या लाइव डिब्बों पर दरवाजा खोलने जैसे गलत संचालन को रोकती है, ऑपरेटर त्रुटि के कारण होने वाले सुरक्षा खतरों को समाप्त करती है। डेयान इलेक्ट्रिक सुरक्षित और विश्वसनीय ऑन-साइट संचालन सुनिश्चित करने के लिए फैक्ट्री डिलीवरी से पहले मैकेनिकल इंटरलॉक का पूर्ण-आइटम सत्यापन करता है।

4. सर्किट सुरक्षा: दोष-सर्किट अलगाव के लिए बहु-स्तरीय दोष शमन

मैकेनिकल इंटरलॉक और इंटेलिजेंट कंट्रोल सिस्टम शॉर्ट-सर्किट, ओवरलोड, अर्थ-फॉल्ट और असामान्य वोल्टेज सहित सामान्य वितरण दोषों को संभालने के लिए वैक्यूम सर्किट ब्रेकर के साथ समन्वय करते हैं:

• तात्कालिक शॉर्ट-सर्किट सुरक्षा: दोषपूर्ण सर्किट को अलग करने और दोष प्रसार को रोकने के लिए शॉर्ट-सर्किट होने पर मिलीसेकंड के भीतर ट्रिप;
• अधिभार संरक्षण: केबलों और उपकरणों को ओवरहीटिंग से होने वाले नुकसान से बचाने के लिए निरंतर ओवरलोड के तहत विलंबित ट्रिपिंग;
• पृथ्वी-दोष संरक्षण: एकल-चरण पृथ्वी दोषों का पता लगाता है और रिसाव जोखिमों के खिलाफ ट्रिपिंग या अलार्म ट्रिगर करता है;
• ओवर-वोल्टेज/अंडर-वोल्टेज संरक्षण: पीटी के माध्यम से बसबार वोल्टेज की निगरानी करता है और जब वोल्टेज सीमा से अधिक हो जाता है तो बिजली काट देता है, गंभीर वोल्टेज उतार-चढ़ाव वाले विदेशी ग्रिड के लिए उपयुक्त।

कम्पार्टमेंटलाइज्ड मेटल-क्लैड डिज़ाइन एक ही डिब्बे के भीतर आंतरिक आर्क्स को सीमित करता है, एकल-बिंदु दोषों को पूरे बसबार में फैलने से रोकता है और स्वस्थ सर्किट के लिए बिजली की आपूर्ति बनाए रखता है। मुख्यधारा के घरेलू और अंतर्राष्ट्रीय सुरक्षा रिले को विभिन्न देशों की तकनीकी विशिष्टताओं को पूरा करने के लिए कॉन्फ़िगर किया जा सकता है।

5. सर्किट मॉनिटरिंग: इंटेलिजेंट संचालन और रखरखाव के लिए वास्तविक समय डेटा अधिग्रहण

सर्किट मॉनिटरिंग को वर्तमान ट्रांसफार्मर (सीटी), वोल्टेज ट्रांसफार्मर (पीटी), स्मार्ट मीटर, लाइव-लाइन संकेतक और सुरक्षा इकाइयों द्वारा सहकारी रूप से कार्यान्वित किया जाता है। सीटी सर्किट करंट एकत्र करते हैं जबकि पीटी बसबार वोल्टेज प्राप्त करते हैं। ऑपरेशनल डेटा को द्वितीयक उपकरणों और सुरक्षा उपकरणों में प्रेषित किया जाता है। ऑपरेटर वोल्टेज, करंट, पावर और सर्किट-ब्रेकर स्थिति सहित वास्तविक समय पैरामीटर पढ़ सकते हैं; सिस्टम गलती की घटनाओं को रिकॉर्ड करता है और अलार्म सिग्नल आउटपुट करता है। लाइव-लाइन संकेतक ऊर्जावान उच्च-वोल्टेज डिब्बों की स्पष्ट दृश्य चेतावनी देते हैं। कुछ कॉन्फ़िगरेशन दूरस्थ डेटा एक्सेस और स्थिति की निगरानी के लिए SCADA कनेक्शन का समर्थन करते हैं, जिससे विदेशी परियोजनाओं के लिए ऑन-साइट O&M कार्यभार कम हो जाता है। डेयान इलेक्ट्रिक विदेशी ईपीसी इंजीनियरों के लिए निर्माण समन्वय की सुविधा के लिए सहायक दस्तावेजों के रूप में पूर्ण माध्यमिक योजनाबद्ध आरेख और वायरिंग चित्र की आपूर्ति कर सकता है।

6. विदेश-व्यापार परियोजनाओं के लिए लाभ

• पर्यावरण अनुकूलता: मानक ऑपरेटिंग तापमान रेंज: ‑15 ℃ ~ +40 ℃; उच्च ऊंचाई, उच्च तापमान, आर्द्र और धूल भरे वातावरण के लिए व्युत्पन्न कस्टम डिज़ाइन।
• अनुपालन एवं प्रमाणीकरण: IEC 62271 अंतर्राष्ट्रीय मानकों के अनुसार निर्मित। परियोजना स्वीकृति और सीमा शुल्क निकासी के लिए सीई, आईएसओ 9001 और अन्य प्रमाणपत्र उपलब्ध हैं।
• मॉड्यूलर निर्माण: सीएनसी द्वारा संसाधित गैल्वनाइज्ड-एल्यूमीनियम स्टील शीट से कैबिनेट को इकट्ठा किया गया। सरल स्थापना; मॉड्यूलर ट्रक स्पेयर-पार्ट प्रतिस्थापन को आसान बनाते हैं और रखरखाव लागत को कम करते हैं।
• एक बंद सेवा: स्कोप में समाधान डिजाइन, विनिर्माण, फैक्टरी परीक्षण, समुद्र-योग्य पैकेजिंग और तकनीकी-दस्तावेज़ वितरण शामिल हैं। OEM/ODM अनुकूलन समर्थित है. सुरक्षा वर्ग, सर्किट कॉन्फ़िगरेशन और 50 हर्ट्ज/60 हर्ट्ज आवृत्ति को आवश्यकतानुसार अनुकूलित किया जा सकता है।

सारांश

KYN28‑12 स्विचगियर आने वाली फ़ीड इकाइयों के माध्यम से विद्युत ऊर्जा प्राप्त करता है और बसबार सिस्टम के माध्यम से बिजली वितरित करता है। वैक्यूम-सर्किट-ब्रेकर ट्रक सर्किट नियंत्रण करते हैं; माइक्रोप्रोसेसर-आधारित सुरक्षा रिले दोष सुरक्षा का एहसास करते हैं; सीटी, पीटी और माध्यमिक बुद्धिमान घटक सर्किट निगरानी को सक्षम करते हैं। इन पांच कार्यों का समन्वय 12 केवी बिजली-वितरण प्रणालियों के सुरक्षित और विश्वसनीय संचालन की गारंटी देता है। एक मूल उपकरण निर्माता के रूप में,झेजियांग डेयान इलेक्ट्रिक कंपनी लिमिटेडविदेशी ईपीसी और इंजीनियरिंग ठेकेदारों को KYN28-12 स्विचगियर के लिए पूर्ण अनुकूलित और आपूर्ति सेवाएं प्रदान कर सकता है, जो विदेशी मध्यम-वोल्टेज वितरण परियोजनाओं के लिए एक विश्वसनीय भागीदार के रूप में कार्य कर सकता है।
