वितरण ईपीसी परियोजनाओं के लिए किस वोल्टेज-स्तरीय रिंग मुख्य इकाई का चयन किया जाना चाहिए?

विभिन्न वितरण ईपीसी सामान्य-अनुबंध परियोजनाओं में, रिंग मेन यूनिट (आरएमयू) पैकेज सबस्टेशन और बॉक्स-प्रकार सबस्टेशन के मुख्य उच्च-वोल्टेज घटक के रूप में कार्य करता है। इसके वोल्टेज स्तर का चयन सीधे संपूर्ण बिजली वितरण समाधान की स्थिरता, अनुपालन और परियोजना लागत को निर्धारित करता है, और यह प्रारंभिक डिजाइन चरण में ईपीसी खरीद इंजीनियरों के लिए एक प्रमुख तकनीकी चिंता का विषय भी है। कई ईपीसी सामान्य ठेकेदार प्रारंभिक जांच चरण में एक प्रश्न उठाते हैं: वितरण ईपीसी परियोजनाओं के लिए किस वोल्टेज-स्तरीय रिंग मुख्य इकाई का चयन किया जाना चाहिए?

यूक्विंग, झेजियांग में स्थित,झेजियांग डेयान इलेक्ट्रिक कंपनी लिमिटेडमध्यम-वोल्टेज बिजली वितरण उपकरणों के अनुसंधान एवं विकास और विनिर्माण में विशेषज्ञता। हम आईईसी-अनुपालक एसएफ6 गैस-इंसुलेटेड और पर्यावरण-अनुकूल सॉलिड-इंसुलेटेड रिंग मुख्य इकाइयों, यूरोपीय-शैली पैकेज बॉक्स सबस्टेशन, प्रीफैब्रिकेटेड केबिन-प्रकार सबस्टेशन और बिजली वितरण उपकरणों की एक पूरी श्रृंखला की आपूर्ति करते हैं। हमने लंबे समय से वैश्विक ईपीसी जनरल-कॉन्ट्रैक्टिंग ग्राहकों को सेवा प्रदान की है और विभिन्न वितरण परियोजनाओं के लिए अनुकूलित आरएमयू चयन समाधान प्रदान करते हैं।

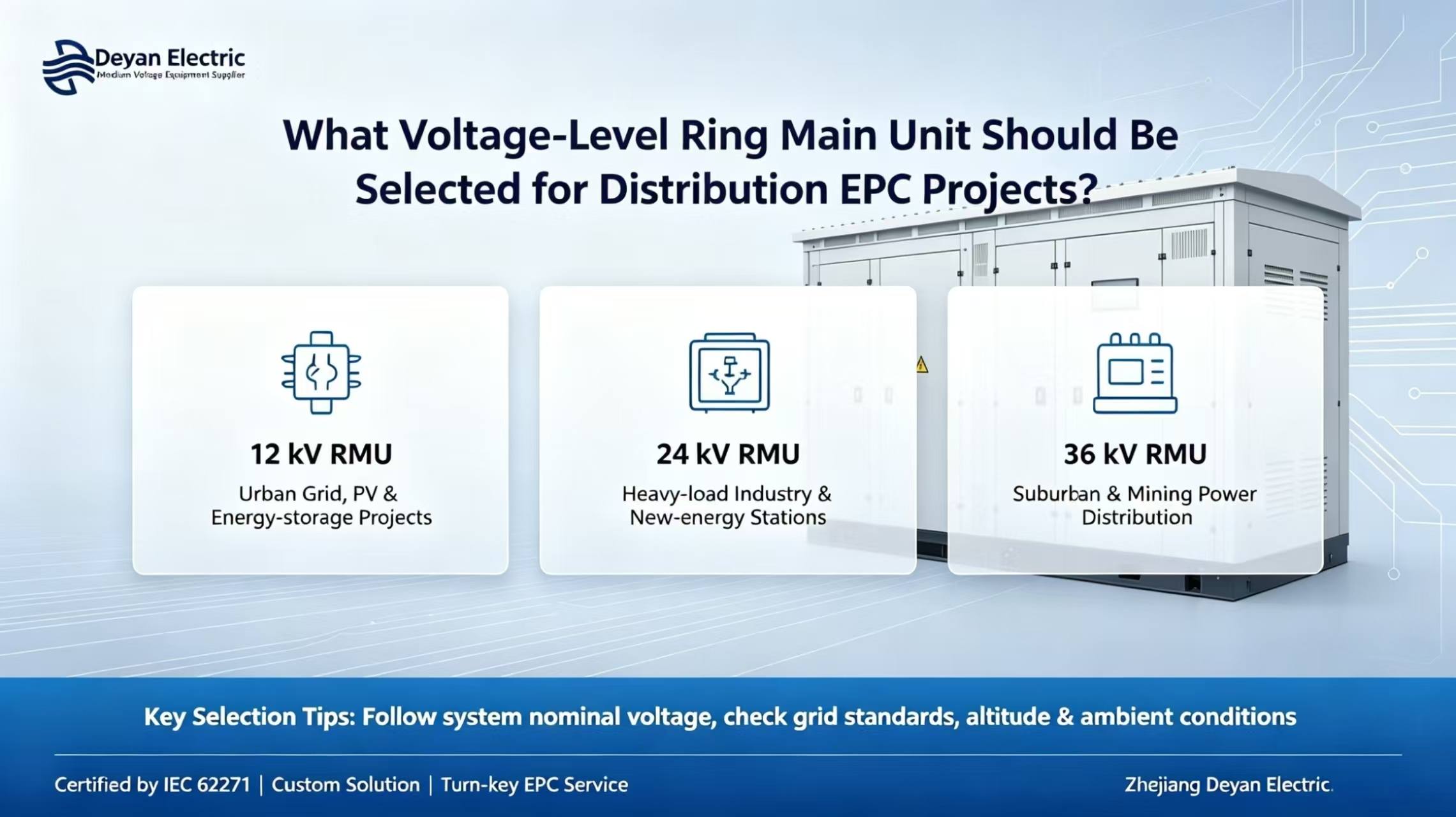

वितरण ईपीसी परियोजनाओं में मेनस्ट्रीम रिंग-मेन-यूनिट वोल्टेज-स्तर चयन के लिए संदर्भ

12 केवी (10 केवी सिस्टम)

12 केवी रिंग मुख्य इकाई वैश्विक वितरण ईपीसी परियोजनाओं में व्यापक रूप से अपनाया जाने वाला मुख्यधारा मॉडल है। इसे शहरी वितरण नेटवर्क नवीकरण, औद्योगिक-पार्क बिजली वितरण, पीवी और ऊर्जा-भंडारण ग्रिड-कनेक्शन और छोटे से मध्यम आकार के पैकेज सबस्टेशनों में बड़े पैमाने पर लागू किया जाता है। उच्च मॉड्यूलरिटी और नियंत्रणीय लागत की विशेषता के साथ, यह आरएमयू अधिकांश पारंपरिक रिंग बिजली आपूर्ति आर्किटेक्चर में फिट बैठता है, जिसमें शॉर्ट-सर्किट 20 केए / 25 केए के मौजूदा विकल्पों का सामना करता है। यह ईपीसी परियोजनाओं के लिए सबसे अधिक बार पूछे जाने वाला विनिर्देश भी है।

24 के.वी

24 केवी रिंग मुख्य इकाइयों का उपयोग ज्यादातर बड़े भार और लंबी बिजली-संचरण दूरी वाले औद्योगिक क्षेत्रों के साथ-साथ नए-ऊर्जा संग्रह स्टेशनों के लिए किया जाता है। 12 केवी समाधान की तुलना में, यह लाइन लॉस को कम करता है और केबल क्रॉस-सेक्शन पर निवेश कम करता है, जिससे यह बड़ी क्षमता वाली ईपीसी सामान्य-अनुबंध परियोजनाओं के लिए उपयुक्त हो जाता है। इसके लिए उच्च उपकरण इन्सुलेशन ग्रेड और प्रबलित कैबिनेट संरचनात्मक डिजाइन की आवश्यकता होती है, और इसकी कुल लागत 12 केवी रिंग मुख्य इकाई की तुलना में अधिक है।

36 केवी (33 केवी सिस्टम)

36 केवी रिंग मुख्य इकाइयाँ लंबी दूरी के उपनगरीय वितरण नेटवर्क, बड़े पैमाने पर खनन क्षेत्रों और लंबी दूरी की बिजली आपूर्ति ईपीसी कार्यों के लिए तैनात की जाती हैं। मध्यम-उच्च-वोल्टेज वितरण श्रेणी में आते हुए, इन्हें आम तौर पर बड़ी क्षमता वाले पैकेज सबस्टेशनों के साथ उपयोग किया जाता है, और इन्सुलेशन, आंतरिक आर्क सुरक्षा और फैक्ट्री स्वीकृति परीक्षण (एफएटी) पर उच्च आवश्यकताओं को लगाया जाता है।

मुख्य चयन सिद्धांत:रिंग मुख्य इकाई का रेटेड वोल्टेज केवल ट्रांसफार्मर क्षमता के आधार पर नहीं, बल्कि परियोजना के नाममात्र सिस्टम वोल्टेज के अनुसार निर्धारित किया जाएगा। ईपीसी क्लाइंट रिंग मुख्य इकाई के रेटेड वोल्टेज को अंतिम रूप देने से पहले स्थानीय ग्रिड मानकों, सिस्टम शॉर्ट-सर्किट मापदंडों, परियोजना की ऊंचाई, परिवेश के तापमान और आर्द्रता की स्थिति की पुष्टि करेंगे।

ईपीसी-प्रोजेक्ट उपकरण चयन के लिए अतिरिक्त विचार

वोल्टेज स्तर के अलावा, ईपीसी सामान्य ठेकेदार रिंग मुख्य इकाइयाँ खरीदते समय उत्पाद मानकों, पर्यावरणीय अनुकूलनशीलता और पूर्ण-सेट वितरण क्षमता पर भी ध्यान देंगे:

प्रमाणन आवश्यकताएँ:उत्पाद IEC 62271 श्रृंखला अंतर्राष्ट्रीय मानकों का अनुपालन करेंगे। प्रोजेक्ट ड्राइंग समीक्षा और फ़ैक्टरी स्वीकृति परीक्षण का समर्थन करने के लिए टाइप-टेस्ट रिपोर्ट और सीई प्रमाणपत्रों के पूर्ण सेट उपलब्ध होंगे।

पर्यावरणीय अनुकूलनशीलता:उच्च तापमान, उच्च आर्द्रता और उच्च ऊंचाई जैसी जटिल परिचालन स्थितियों के अनुकूल होने के लिए, बाहरी IP54 सुरक्षा रेटिंग, तटीय क्षेत्रों के लिए संघनन-रोधी तापमान-नियंत्रण प्रणाली और जंग-रोधी कोटिंग्स के लिए अनुकूलन उपलब्ध है।

पूर्ण-सेट सहायक समाधान:डेयान इलेक्ट्रिक स्टैंडअलोन रिंग मुख्य इकाइयों के साथ-साथ आरएमयू, ट्रांसफार्मर और लो-वोल्टेज कैबिनेट के संयोजन वाले एकीकृत पैकेज सबस्टेशनों के टर्नकी समाधान की आपूर्ति कर सकता है। वन-स्टॉप डिलीवरी ईपीसी ग्राहकों के लिए बहु-पक्षीय खरीद और कमीशनिंग के समन्वय से उत्पन्न होने वाली संचार लागत में कटौती करती है।

बुद्धिमान उन्नयन:एफटीयू बुद्धिमान टर्मिनल गलती स्थान और दूरस्थ निगरानी कार्यों को समझने के लिए वैकल्पिक हैं, जो स्मार्ट वितरण नेटवर्क और नई-ऊर्जा ग्रिड-कनेक्शन की ईपीसी परियोजनाओं के लिए उपयुक्त हैं।

निष्कर्ष

रिंग-मेन-यूनिट विनिर्देश परिभाषा के लिए वोल्टेज-स्तर चयन प्राथमिक चरण है। अनुचित चयन से असफल ग्रिड स्वीकृति, उपकरण अधिभार और परियोजना में देरी जैसे गंभीर जोखिम हो सकते हैं। एक पेशेवर इलेक्ट्रिकल-इंजीनियरिंग तकनीकी टीम के साथ, झेजियांग डेयान इलेक्ट्रिक कं, लिमिटेड ईपीसी प्रोजेक्ट ड्राइंग और स्थानीय ग्रिड विनिर्देशों के आधार पर रिंग-मेन-यूनिट वोल्टेज-चयन सेवाएं और प्राथमिक-स्कीम डिजाइन प्रदान कर सकता है। वैश्विक वितरण ईपीसी परियोजनाओं के लिए स्थिर और विश्वसनीय मध्यम-वोल्टेज बिजली-वितरण समाधान प्रदान करने के लिए ओडीएम अनुकूलन का समर्थन किया जाता है।
