रिंग मेन यूनिट या बॉक्स-टाइप सबस्टेशन: आपके प्रोजेक्ट को किसकी आवश्यकता है?

10-35kV वितरण परियोजनाओं में, रिंग मेन यूनिट (आरएमयू) और बॉक्स-प्रकार सबस्टेशन का अक्सर एक ही डिज़ाइन समीक्षा में उल्लेख किया जाता है। क्योंकि दोनों कॉम्पैक्ट हैं और दोनों फ़ैक्टरी-निर्मित हैं, उन्हें कभी-कभी प्रतिस्पर्धी विकल्प के रूप में माना जाता है। वे नहीं हैं। आप जिस नोड की योजना बना रहे हैं, उसके बारे में निर्णय एक प्रश्न पर आधारित है: क्या इस बिंदु को वोल्टेज को कम करने और कम वोल्टेज वाली बिजली वितरित करने की आवश्यकता है, या क्या इसे केवल स्विच, सेक्शनलाइज़ और लाइनों को कनेक्ट करने की आवश्यकता है?झेजियांग डेयान इलेक्ट्रिक कंपनी लिमिटेड (डेयान इलेक्ट्रिक), जो दोनों उत्पाद श्रृंखलाओं का निर्माण करती है, नीचे व्यावहारिक सीमा निर्धारित करती है।

I. दो अलग-अलग नौकरियाँ

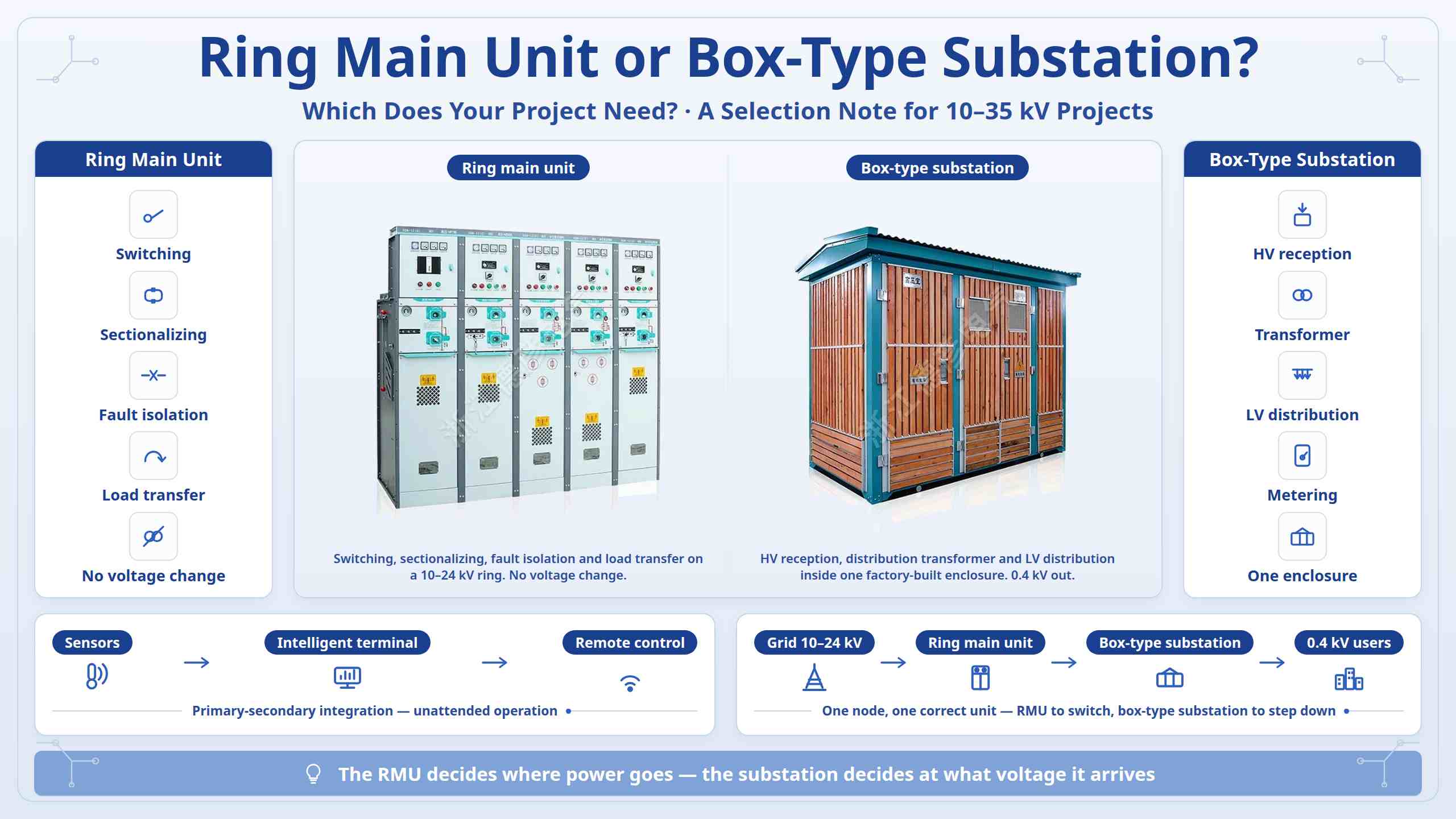

रिंग मुख्य इकाई धातु-संलग्न स्विचगियर है जिसका उपयोग 10-24kV मध्यम-वोल्टेज रिंग नेटवर्क में किया जाता है। इसके आंतरिक घटक लोड ब्रेक स्विच, अर्थिंग स्विच और फ़्यूज़ हैं। यह स्विचिंग, लाइन सेक्शनलाइज़िंग, फॉल्ट आइसोलेशन और लोड ट्रांसफर करता है, ताकि एक केबल सेक्शन की खराबी को बाकी रिंग की आपूर्ति को बाधित किए बिना काटा जा सके। यह वोल्टेज नहीं बदलता है.

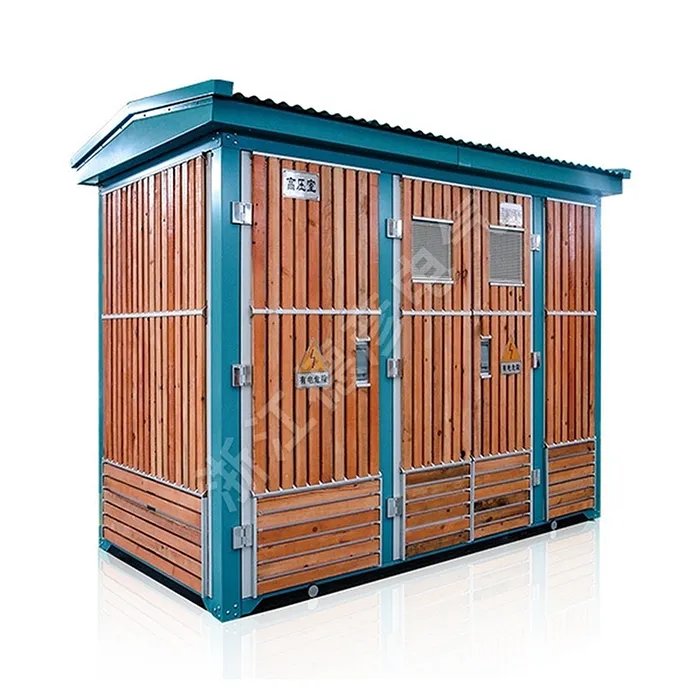

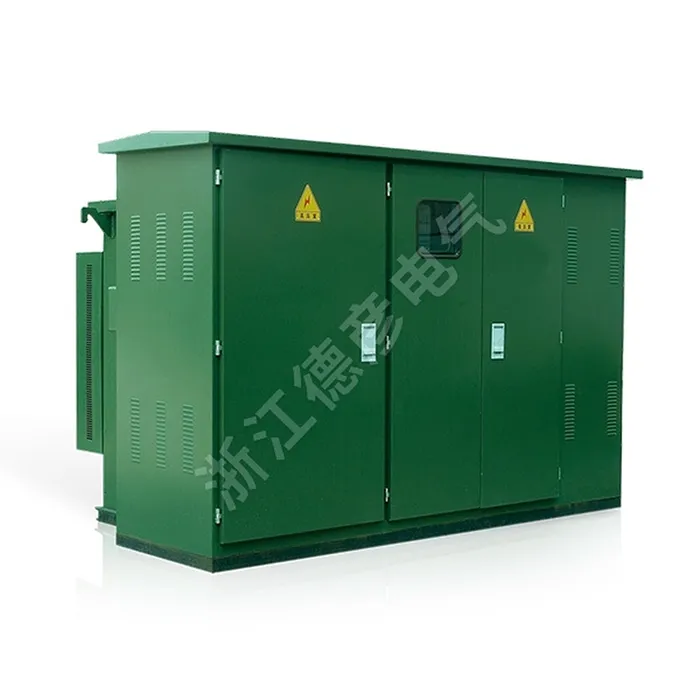

एक बॉक्स-प्रकार का सबस्टेशन उच्च-वोल्टेज बिजली रिसेप्शन, एक वितरण ट्रांसफार्मर और कम-वोल्टेज बिजली वितरण को एकीकृत करता है - एक साथ मीटरिंग और संलग्नक के साथ - एक पूरी तरह से संलग्न, चल स्टील संरचना में। इसे कारखाने में पूर्वनिर्मित किया जाता है, पूरी इकाई के रूप में वितरित किया जाता है, और इसका उत्पादन अंतिम उपयोगकर्ताओं के लिए कम वोल्टेज वाली बिजली है।

एक पंक्ति में: एक आरएमयू तय करता है कि बिजली कहां जाएगी; एक बॉक्स-प्रकार का सबस्टेशन यह तय करता है कि यह किस वोल्टेज पर आएगा और इसे कैसे वितरित किया जाएगा।

द्वितीय. मॉडल को अपने परिदृश्य से मिलान करना

दोहरी-पावर रिंग आपूर्ति के साथ शहरी केबल नवीनीकरण और आरएमयू के लिए कोई स्थानीय स्टेप-डाउन कॉल नहीं। 0.4kV आउटगोइंग पावर की आवश्यकता वाले लोड पॉइंट - आवासीय क्वार्टर, वर्कशॉप, वाणिज्यिक क्षेत्र, चार्जिंग स्टेशन - एक बॉक्स-प्रकार सबस्टेशन की मांग करें। बाहरी, संकीर्ण, आर्द्र या धूल भरी जगहें गैस-इन्सुलेटेड आरएमयू को पसंद करती हैं, जिसका सीलबंद टैंक बहुत कम निरीक्षण के साथ संक्षेपण, धूल और नमक कोहरे का प्रतिरोध करता है। फोटोवोल्टिक, स्टोरेज और चार्जिंग-पाइल परियोजनाएं दोनों का उपयोग करती हैं: स्टेप-अप बॉक्स सबस्टेशन और ग्रिड-कनेक्टेड कैबिनेट रूपांतरण और ग्रिड कनेक्शन को संभालते हैं, जबकि गैस-इंसुलेटेड आरएमयू एक नियंत्रित पदचिह्न के भीतर संग्रह और स्विचिंग को संभालते हैं।

तृतीय. अधिकांश परियोजनाओं में वे एक साथ काम करते हैं

कई बॉक्स-प्रकार के सबस्टेशनों के अंदर, उच्च-वोल्टेज इनकमिंग और आउटगोइंग इकाइयाँ स्वयं लोड ब्रेक स्विच के साथ रिंग मुख्य इकाइयाँ होती हैं। आरएमयू स्विचिंग घटक है; सबस्टेशन वह परिक्षेत्र है जो इसके चारों ओर परिवर्तन और निम्न-वोल्टेज वितरण जोड़ता है। इसलिए सीमा प्रतिस्पर्धी के बजाय व्यावहारिक है - यदि कोई नोड केवल स्विच और अनुभागीकृत करता है, तो एक आरएमयू निर्दिष्ट करें; यदि इसे भी हटना और वितरित करना है, तो एक बॉक्स-प्रकार सबस्टेशन निर्दिष्ट करें; और यदि वह स्टेशन भी रिंग नेटवर्क का हिस्सा बनता है, तो दोनों को एक साथ निर्दिष्ट किया जाता है। दोनों के लिए वर्तमान मुख्यधारा की दिशा प्राथमिक-माध्यमिक एकीकरण है: कैबिनेट के अंदर सेंसर और निगरानी इकाइयां, एक बाहरी बुद्धिमान वितरण टर्मिनल के साथ मेल खाती हैं, जो वास्तविक समय डेटा अपलोड, स्वचालित गलती स्थान और अलगाव, रिमोट स्विचिंग नियंत्रण और अनअटेंडेड ऑपरेशन को सक्षम करती है।

चतुर्थ. मॉडल की पुष्टि करने से पहले क्या सत्यापित करें

पहले यह स्थापित करें कि नेटवर्क रेडियल है या डुअल-पावर रिंग - यह अकेले ही निर्धारित करता है कि आरएमयू की आवश्यकता है या नहीं। फिर समन्वित सुरक्षा सेटिंग्स के साथ रेटेड वोल्टेज (10/24/35kV), रेटेड करंट और शॉर्ट-सर्किट ब्रेकिंग करंट को सत्यापित करें; स्थान, आर्द्रता, धूल, नमक कोहरा और सुरक्षा ग्रेड सहित साइट की स्थिति, जहां आवश्यक हो, प्रति जीबी 50058 विस्फोट-प्रूफ उपकरण के साथ; और ट्रांसफार्मर क्षमता, आउटगोइंग सर्किट और संभावित स्थानांतरण जैसी लोड आवश्यकताएं। पहली लागत को जीवन-चक्र लागत के विरुद्ध तौलें: एयर-इंसुलेटेड उपकरण समर्पित रखरखाव कर्मचारियों के साथ शुष्क इनडोर साइटों के लिए उपयुक्त हैं, जबकि गैस-इंसुलेटेड उपकरण की लागत पहले से अधिक है लेकिन बाहरी या निरीक्षण करने में कठिन साइटों पर रखरखाव कम हो जाता है।
