आधुनिक विद्युत वितरण के लिए एसी मेटल-संलग्न रिंग मुख्य स्विचगियर को क्या विश्वसनीय बनाता है?

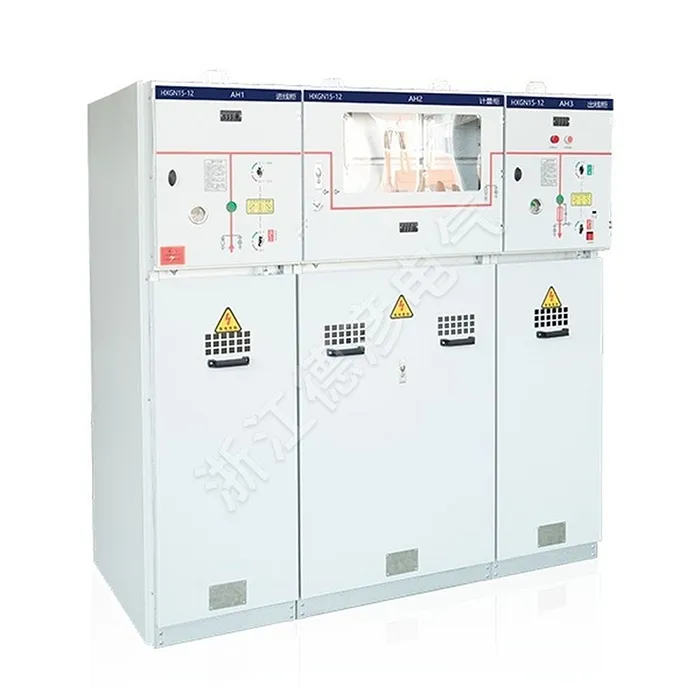

एसी मेटल-संलग्न रिंग मुख्य स्विचगियरएक कॉम्पैक्ट मध्यम-वोल्टेज वितरण समाधान है जिसे बिजली निरंतरता, परिचालन सुरक्षा, दोष अलगाव और स्थापना दक्षता में सुधार के लिए डिज़ाइन किया गया है। धातु के बाड़े के अंदर स्विचिंग, सुरक्षा, अलगाव और ग्राउंडिंग कार्यों के संयोजन से, यह उपकरण शहरी वितरण नेटवर्क, औद्योगिक सुविधाओं, वाणिज्यिक भवनों, बुनियादी ढांचा परियोजनाओं और नवीकरणीय ऊर्जा अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है। यह मार्गदर्शिका इसकी संरचना, संचालन सिद्धांत, प्रमुख तकनीकी पैरामीटर, सुरक्षा सुविधाएँ, अनुप्रयोग परिदृश्य और सही कॉन्फ़िगरेशन का चयन करने के लिए व्यावहारिक विचारों की व्याख्या करती है।

विषयसूची

• 1. एसी मेटल-एनक्लोज्ड रिंग मेन स्विचगियर को समझना
• 2. मध्यम-वोल्टेज वितरण में यह महत्वपूर्ण क्यों है?
• 3. स्विचगियर की संरचना कैसे की जाती है?
  • स्विचिंग और सुरक्षा घटक
  • केबल और कनेक्शन डिब्बे
  • धातु संलग्नक और सुरक्षा डिजाइन
• 4. रिंग मेन सिस्टम कैसे काम करता है?
• 5. कौन से तकनीकी पैरामीटर सबसे अधिक मायने रखते हैं?
• 6. विद्युत वितरण परियोजनाओं के लिए मुख्य लाभ
• 7. इसका उपयोग आमतौर पर कहां किया जाता है?
• 8. ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए?
• 9. स्थापना, संचालन और रखरखाव संबंधी विचार
• 10. एयर-इंसुलेटेड और गैस-इंसुलेटेड कॉन्फ़िगरेशन
• 11. अक्सर पूछे जाने वाले प्रश्न
• 12. निष्कर्ष

1. एसी मेटल-एनक्लोज्ड रिंग मेन स्विचगियर को समझना

एसी मेटल-संलग्न रिंग मेन स्विचगियर एक मध्यम-वोल्टेज विद्युत वितरण असेंबली है जिसे रिंग या रेडियल वितरण नेटवर्क के भीतर विद्युत शक्ति प्राप्त करने, वितरित करने, स्विच करने, अलग करने और संरक्षित करने के लिए डिज़ाइन किया गया है। यह प्रासंगिक स्विचिंग और सुरक्षा उपकरण को ग्राउंडेड धातु के बाड़े के अंदर रखता है, जिससे मध्यम-वोल्टेज अनुप्रयोगों के लिए एक कॉम्पैक्ट और संगठित समाधान तैयार होता है।

आईईसी 62271-200 के तहत, एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर 1 केवी से ऊपर और 52 केवी तक के रेटेड वोल्टेज वाले उपकरणों को कवर करता है। रिंग मुख्य इकाइयाँ इस उपकरण का एक व्यावहारिक रूप हैं और मध्यम-वोल्टेज केबल वितरण प्रणालियों से व्यापक रूप से जुड़ी हुई हैं।

शब्द "रिंग मेन" केवल कैबिनेट के बजाय नेटवर्क व्यवस्था का वर्णन करता है। एक सामान्य रिंग नेटवर्क में, बिजली दो दिशाओं से वितरण बिंदु तक पहुंच सकती है। यदि किसी केबल खंड में कोई खराबी आ जाती है, तो प्रभावित खंड को अलग किया जा सकता है, जबकि शेष नेटवर्क को वैकल्पिक मार्ग से बिजली मिलती रहेगी।

परियोजना मालिकों के लिए, यह आर्किटेक्चर सबसे महत्वपूर्ण वितरण चुनौतियों में से एक को संबोधित करता है: उपकरण के आकार, परिचालन जटिलता और सुरक्षा जोखिमों को नियंत्रित करते हुए विद्युत सेवा को बनाए रखना।

2. मध्यम-वोल्टेज वितरण में यह महत्वपूर्ण क्यों है?

आधुनिक बिजली नेटवर्क को भरोसेमंद सेवा बनाए रखते हुए बढ़ते भार को संभालना चाहिए। औद्योगिक संयंत्र, वाणिज्यिक परिसर, अस्पताल, परिवहन सुविधाएं, डेटा केंद्र और नवीकरणीय-ऊर्जा प्रतिष्ठान हमेशा लंबे समय तक बिजली व्यवधान को बर्दाश्त नहीं कर सकते हैं।

एक उचित ढंग से इंजीनियर किया गया रिंग मेन सिस्टम कई लाभ प्रदान करता है:

• आपूर्ति निरंतरता:एक रिंग कॉन्फ़िगरेशन एक पृथक गलती के बाद एक वैकल्पिक शक्ति पथ प्रदान कर सकता है।
• त्रुटि का पृथक्करण:ऑपरेटर संपूर्ण वितरण नेटवर्क को अनावश्यक रूप से बंद किए बिना प्रभावित अनुभाग को डिस्कनेक्ट कर सकते हैं।
• कॉम्पैक्ट स्थापना:एकीकृत स्विचिंग उपकरण कुछ पारंपरिक व्यवस्थाओं की तुलना में पदचिह्न को कम करता है।
• परिचालन सुरक्षा:धातु के बाड़े, ग्राउंडिंग व्यवस्था, इंटरलॉक और स्थिति संकेत परिचालन जोखिमों को कम करने में मदद करते हैं।
• लचीला विन्यास:लोड स्विच, सर्किट ब्रेकर, फ़्यूज़, करंट ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर और अर्थिंग स्विच के विभिन्न संयोजनों को परियोजना आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है।

ये विशेषताएं रिंग मेन स्विचगियर को विशेष रूप से मूल्यवान बनाती हैं जहां स्थान सीमित है और विद्युत सेवा की निरंतरता एक प्रमुख डिजाइन प्राथमिकता है।

3. स्विचगियर की संरचना कैसे की जाती है?

यद्यपि कॉन्फ़िगरेशन निर्माता और वोल्टेज वर्ग के अनुसार भिन्न होता है, एक विशिष्ट एसी धातु-संलग्न रिंग मुख्य स्विचगियर असेंबली कई कार्यात्मक अनुभागों को एकीकृत करती है। इन अनुभागों को समझने से खरीदारों को तकनीकी प्रस्तावों का अधिक सटीक मूल्यांकन करने में मदद मिलती है।

स्विचिंग और सुरक्षा घटक

स्विचिंग अनुभाग में लोड ब्रेक स्विच, वैक्यूम सर्किट ब्रेकर, फ़्यूज़-स्विच संयोजन, डिस्कनेक्टर्स और अर्थिंग स्विच शामिल हो सकते हैं। उपयुक्त व्यवस्था इस बात पर निर्भर करती है कि उपकरण मुख्य रूप से फीडर स्विचिंग, ट्रांसफार्मर सुरक्षा, गलती रुकावट, या इन कार्यों के संयोजन के लिए है या नहीं।

एक लोड ब्रेक स्विच आमतौर पर सामान्य लोड करंट को स्विच करने के लिए होता है, जबकि एक सर्किट ब्रेकर अधिक व्यापक दोष-रुकावट क्षमता प्रदान करता है। जहां फ़्यूज़ का उपयोग किया जाता है, स्विच-फ़्यूज़ संयोजन उचित अनुप्रयोग सीमा के भीतर ट्रांसफार्मर और फीडर सुरक्षा प्रदान कर सकता है।

इस कारण से, खरीदारों को कभी भी कैबिनेट का मूल्यांकन केवल उसके रेटेड करंट के आधार पर नहीं करना चाहिए। संपूर्ण सुरक्षा दर्शन ट्रांसफार्मर, फीडर, केबल और अपस्ट्रीम/डाउनस्ट्रीम सुरक्षा प्रणाली के अनुरूप होना चाहिए।

केबल और कनेक्शन डिब्बे

केबल कम्पार्टमेंट स्विचगियर और बाहरी मध्यम-वोल्टेज नेटवर्क के बीच इंटरफ़ेस प्रदान करता है। डिज़ाइन के आधार पर, इसमें केबल टर्मिनेशन, अर्थिंग स्विच, करंट ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, सर्ज प्रोटेक्शन घटक या अन्य सहायक उपकरण शामिल हो सकते हैं।

सही केबल अनुकूलता आवश्यक है. उपकरण उत्पादन से पहले आवश्यक केबल आकार, समाप्ति प्रकार, इन्सुलेशन स्तर, चरण रिक्ति और स्थापना विधि की पुष्टि की जानी चाहिए।

धातु संलग्नक और सुरक्षा डिजाइन

धातु का घेरा आसपास के वातावरण से ऊर्जावान घटकों को अलग करता है और आंतरिक उपकरणों के लिए एक परिभाषित यांत्रिक संरचना बनाता है। उचित विभाजन से आंतरिक दोषों के परिणामों को सीमित करने में भी मदद मिल सकती है।

इंटरलॉकिंग तंत्र एक अन्य महत्वपूर्ण विशेषता है। मैकेनिकल या इलेक्ट्रिकल इंटरलॉक असुरक्षित ऑपरेटिंग अनुक्रमों को रोकने में मदद कर सकते हैं, जैसे कि एक ऊर्जावान सर्किट जुड़े रहने पर अर्थिंग स्विच को बंद करना।

उच्च जोखिम वाले प्रतिष्ठानों के लिए, आंतरिक आर्क वर्गीकरण और दबाव-राहत व्यवस्था को समग्र सुरक्षा डिजाइन के हिस्से के रूप में माना जाना चाहिए। कुछ व्यावसायिक रूप से उपलब्ध आरएमयू सिस्टम परिभाषित परीक्षण स्थितियों के अनुसार आंतरिक आर्क प्रदर्शन को निर्दिष्ट करते हैं, यह दर्शाते हुए कि सटीक वर्गीकरण को मानने के बजाय सत्यापित क्यों किया जाना चाहिए।

4. रिंग मेन सिस्टम कैसे काम करता है?

बुनियादी संचालन सिद्धांत सीधा है. कई वितरण बिंदु एक लूप्ड मीडियम-वोल्टेज नेटवर्क के माध्यम से जुड़े हुए हैं। प्रत्येक रिंग मुख्य इकाई नेटवर्क के एक अनुभाग को नियंत्रित करती है और ट्रांसफार्मर या डाउनस्ट्रीम लोड के लिए कनेक्शन प्रदान कर सकती है।

सामान्य ऑपरेशन के दौरान, नेटवर्क एक परिभाषित खुले बिंदु या अन्य उपयोगिता-अनुमोदित कॉन्फ़िगरेशन के साथ काम कर सकता है। यदि केबल में खराबी आती है, तो ऑपरेटर या स्वचालित सुरक्षा प्रणाली प्रभावित हिस्से की पहचान कर उसे अलग कर सकती है। नेटवर्क के स्वस्थ हिस्से तब उपलब्ध आपूर्ति पथ से सक्रिय रह सकते हैं।

इस व्यवस्था का मतलब यह नहीं है कि प्रत्येक रिंग स्वचालित रूप से निर्बाध बिजली प्रदान करती है। वास्तविक निरंतरता नेटवर्क डिज़ाइन, सुरक्षा समन्वय, स्विचिंग प्रक्रियाओं, स्वचालन, अतिरेक और उपयोगिता संचालन आवश्यकताओं पर निर्भर करती है।

इस कारण से, समग्र वितरण योजना की गुणवत्ता स्विचगियर जितनी ही महत्वपूर्ण है।

5. कौन से तकनीकी पैरामीटर सबसे अधिक मायने रखते हैं?

केवल वोल्टेज और करंट के आधार पर उपकरण चुनने से परियोजना में गंभीर समस्याएं पैदा हो सकती हैं। एक संपूर्ण तकनीकी विनिर्देश में विद्युत, यांत्रिक, पर्यावरण और सुरक्षा मानकों पर विचार किया जाना चाहिए।

IEC 62271-200 विशेष रूप से प्रासंगिक है क्योंकि यह अपनी निर्दिष्ट वोल्टेज सीमा के भीतर एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर के लिए आवश्यकताओं को स्थापित करता है। अन्य मानक व्यक्तिगत घटकों पर लागू हो सकते हैं, जिनमें हाई-वोल्टेज स्विच, सर्किट ब्रेकर, स्विच-फ्यूज संयोजन, डिस्कनेक्टर्स और अर्थिंग स्विच शामिल हैं।

6. विद्युत वितरण परियोजनाओं के लिए मुख्य लाभ

कॉम्पैक्ट पदचिह्न

रिंग मेन स्विचगियर को अपेक्षाकृत कॉम्पैक्ट व्यवस्था के भीतर कई वितरण कार्यों को संयोजित करने के लिए इंजीनियर किया गया है। यह शहरी सबस्टेशनों, वाणिज्यिक भवनों, औद्योगिक संयंत्रों और बुनियादी ढांचा परियोजनाओं में विशेष रूप से उपयोगी है जहां फर्श की जगह महंगी है।

बेहतर परिचालन लचीलापन

एकाधिक स्विचिंग फ़ंक्शन ऑपरेटरों को नेटवर्क ऑपरेटिंग योजना के अनुसार चयनित फीडर, ट्रांसफार्मर या केबल अनुभागों को अलग करने की अनुमति देते हैं। यह रखरखाव और दोष-प्रबंधन प्रक्रियाओं को सरल बना सकता है।

उन्नत कार्मिक सुरक्षा

धातु के बाड़े, ग्राउंडिंग सिस्टम, इंटरलॉक, कंपार्टमेंटलाइज़ेशन और उपयुक्त आर्क-प्रदर्शन वर्गीकरण सुरक्षा की कई परतें बना सकते हैं। हालाँकि, इन सुविधाओं को वास्तविक उत्पाद परीक्षण दस्तावेज़ के विरुद्ध सत्यापित किया जाना चाहिए।

वितरण जटिलता में कमी

एक उचित रूप से कॉन्फ़िगर किया गया आरएमयू एक मानकीकृत पैकेज में फीडर स्विचिंग और ट्रांसफार्मर सुरक्षा को एकीकृत कर सकता है। यह कई अलग-अलग घटकों को असेंबल करने की तुलना में इंजीनियरिंग, परिवहन, स्थापना और कमीशनिंग को सरल बना सकता है।

आधुनिक बुनियादी ढांचे के लिए उपयुक्त

वही बुनियादी वास्तुकला पारंपरिक उपयोगिता वितरण के साथ-साथ औद्योगिक, वाणिज्यिक, नवीकरणीय-ऊर्जा, परिवहन और अन्य मध्यम-वोल्टेज अनुप्रयोगों का समर्थन कर सकती है।

7. इसका उपयोग आमतौर पर कहां किया जाता है?

एसी धातु-संलग्न रिंग मुख्य स्विचगियर मध्यम-वोल्टेज वितरण वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

• शहरी बिजली वितरण:कॉम्पैक्ट सबस्टेशन और भूमिगत केबल नेटवर्क।
• औद्योगिक सुविधाएं:कारखाने, प्रसंस्करण संयंत्र, गोदाम और विनिर्माण स्थल।
• व्यावसायिक भवन:शॉपिंग सेंटर, कार्यालय परिसर, होटल और बड़े वाणिज्यिक विकास।
• सार्वजनिक बुनियादी ढाँचा:हवाई अड्डे, रेलवे सुविधाएं, अस्पताल, सुरंगें और नगरपालिका परियोजनाएं।
• नवीकरणीय ऊर्जा:सौर और पवन ऊर्जा संग्रह और वितरण प्रणाली।
• आवासीय विकास:बड़े समुदायों और आवास परियोजनाओं के लिए मध्यम-वोल्टेज वितरण।
• ट्रांसफार्मर सबस्टेशन:इनकमिंग और आउटगोइंग फीडर प्रबंधन और ट्रांसफार्मर सुरक्षा।

वाणिज्यिक और औद्योगिक परियोजनाएं अक्सर कॉम्पैक्ट आयाम, विश्वसनीय स्विचिंग, सीधा रखरखाव और स्पष्ट सुरक्षा समन्वय को प्राथमिकता देती हैं। नवीकरणीय-ऊर्जा परियोजनाएं दूरस्थ संचालन, पर्यावरण प्रतिरोध, निगरानी और स्वचालन पर अतिरिक्त जोर दे सकती हैं।

8. ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए?

मीडियम-वोल्टेज स्विचगियर खरीदना केवल कीमत तुलना के बजाय एक तकनीकी निर्णय है। ऑर्डर देने से पहले, परियोजना इंजीनियरों और खरीद टीमों को एक विस्तृत तकनीकी कार्यक्रम तैयार करना चाहिए।

1. सिस्टम वोल्टेज की पुष्टि करें.नाममात्र और अधिकतम ऑपरेटिंग वोल्टेज आवश्यकताओं को सत्यापित करें।
2. लोड करंट की गणना करें.वास्तविक परिचालन स्थितियों पर विचार किए बिना केवल ट्रांसफार्मर नेमप्लेट से रेटेड करंट का चयन न करें।
3. शॉर्ट-सर्किट स्तर निर्धारित करें।स्विचगियर की कम समय और अधिकतम सहनशीलता रेटिंग नेटवर्क दोष गणना के अनुरूप होनी चाहिए।
4. सुरक्षा विधि को परिभाषित करें.निर्धारित करें कि क्या प्रोजेक्ट को लोड स्विच, वैक्यूम सर्किट ब्रेकर, फ़्यूज़ या संयोजन की आवश्यकता है।
5. केबल आवश्यकताओं की जाँच करें.केबल प्रकार, समाप्ति, कंडक्टर आकार और उपलब्ध स्थापना स्थान की पुष्टि की जानी चाहिए।
6. इंटरलॉकिंग आवश्यकताओं की समीक्षा करें.आवश्यक संचालन अनुक्रम और सुरक्षा तर्क सत्यापित करें।
7. पर्यावरणीय स्थितियों की पुष्टि करें.तापमान, ऊंचाई, आर्द्रता, प्रदूषण स्तर, भूकंपीय स्थिति और स्थापना वातावरण पर विचार करें।
8. परीक्षण दस्तावेज़ का अनुरोध करें.लागू प्रकार-परीक्षण रिपोर्ट, नियमित-परीक्षण रिकॉर्ड, प्रमाणपत्र, चित्र और तकनीकी डेटाशीट मांगें।
9. रखरखाव पहुंच की जाँच करें.सुनिश्चित करें कि ऑपरेटर उपकरण का सुरक्षित रूप से निरीक्षण, संचालन, परीक्षण और रखरखाव कर सकते हैं।
10. भविष्य के विस्तार का मूल्यांकन करें.यदि अतिरिक्त फीडरों की आवश्यकता हो सकती है, तो विनिर्माण से पहले मॉड्यूलरिटी और अतिरिक्त क्षमता पर चर्चा करें।

परियोजना की शुरुआत में एक स्पष्ट तकनीकी विनिर्देश कोटेशन की गलतफहमी, रीडिज़ाइन कार्य, वितरण में देरी और कमीशनिंग मुद्दों को काफी कम कर सकता है।

9. स्थापना, संचालन और रखरखाव संबंधी विचार

यहां तक ​​कि अच्छी तरह से डिज़ाइन किए गए स्विचगियर को भी सही स्थापना और संचालन की आवश्यकता होती है। स्थापना को निर्माता के अनुमोदित चित्र और लागू विद्युत नियमों का पालन करना चाहिए। केबल समाप्ति की गुणवत्ता विशेष रूप से महत्वपूर्ण है क्योंकि खराब समाप्ति स्थानीय विद्युत तनाव, अति ताप या इन्सुलेशन विफलता पैदा कर सकती है।

ऊर्जाकरण से पहले, परियोजना टीमों को यांत्रिक संचालन, विद्युत इंटरलॉक, ग्राउंडिंग निरंतरता, केबल कनेक्शन, सुरक्षा सेटिंग्स, सहायक सर्किट, संकेत प्रणाली और अन्य प्रासंगिक कार्यों को सत्यापित करना चाहिए।

नियमित रखरखाव निर्माता के निर्देशों और वास्तविक परिचालन वातावरण पर आधारित होना चाहिए। अत्यधिक प्रदूषित स्थानों, उच्च आर्द्रता, बार-बार स्विचिंग, या औद्योगिक परिस्थितियों की मांग के लिए निरीक्षण अंतराल को समायोजन की आवश्यकता हो सकती है।

बुद्धिमान वितरण प्रणालियों के लिए, वैकल्पिक निगरानी और रिमोट-कंट्रोल कार्यों पर भी विचार किया जा सकता है। साइट के नियंत्रण आर्किटेक्चर के साथ ठीक से एकीकृत होने पर ये फ़ंक्शन परिचालन दृश्यता में सुधार कर सकते हैं और असामान्य स्थितियों पर तेज़ प्रतिक्रिया का समर्थन कर सकते हैं।

10. एयर-इंसुलेटेड और गैस-इंसुलेटेड कॉन्फ़िगरेशन

रिंग मेन स्विचगियर को विभिन्न इन्सुलेशन प्रौद्योगिकियों के आसपास डिज़ाइन किया जा सकता है। एयर-इंसुलेटेड कॉन्फ़िगरेशन हवा को प्राथमिक इन्सुलेट माध्यम के रूप में उपयोग करते हैं, जबकि गैस-इंसुलेटेड डिज़ाइन महत्वपूर्ण घटकों को एक संलग्न इन्सुलेट वातावरण में रखते हैं। कुछ उत्पाद श्रेणियों में सॉलिड-इंसुलेटेड समाधान भी उपलब्ध हैं।

सर्वोत्तम कॉन्फ़िगरेशन सार्वभौमिक "सर्वोत्तम" तकनीक के बजाय परियोजना वातावरण पर निर्भर करता है। खरीदारों को स्थान, रखरखाव दर्शन, पर्यावरणीय आवश्यकताओं, जीवनचक्र संबंधी विचार, स्थानीय नियम और निर्माता के उपलब्ध परीक्षण साक्ष्य का मूल्यांकन करना चाहिए।

11. अक्सर पूछे जाने वाले प्रश्न

एसी मेटल-संलग्न रिंग मुख्य स्विचगियर क्या है?

यह एक मध्यम-वोल्टेज स्विचगियर असेंबली है जो धातु आवास में संलग्न है और मुख्य रूप से रिंग या रेडियल पावर नेटवर्क के भीतर स्विचिंग, अलगाव, सुरक्षा और वितरण के लिए डिज़ाइन किया गया है।

रिंग मेन स्विचगियर के साथ आमतौर पर कौन सी वोल्टेज रेंज जुड़ी होती है?

कई वाणिज्यिक आरएमयू उत्पाद मध्यम-वोल्टेज नेटवर्क जैसे 11 केवी, 12 केवी, या 24 केवी सिस्टम के लिए डिज़ाइन किए गए हैं, जबकि अन्य कॉन्फ़िगरेशन अतिरिक्त वोल्टेज वर्गों को कवर कर सकते हैं। सही रेटिंग हमेशा प्रोजेक्ट नेटवर्क से मेल खानी चाहिए।

क्या रिंग मेन यूनिट बिजली कटौती को रोकती है?

कोई भी उपकरण हर आउटेज को खत्म नहीं कर सकता। हालाँकि, एक रिंग व्यवस्था दोषपूर्ण खंड को अलग करने की अनुमति देकर आपूर्ति निरंतरता में सुधार कर सकती है जबकि स्वस्थ खंड वैकल्पिक आपूर्ति पथ के माध्यम से सक्रिय रह सकते हैं।

लोड स्विच और सर्किट ब्रेकर के बीच क्या अंतर है?

एक लोड स्विच का मुख्य उद्देश्य सामान्य लोड करंट को उसकी निर्दिष्ट क्षमता के भीतर स्विच करना है। एक सर्किट ब्रेकर को दोष धाराओं को बाधित करने के साथ-साथ उसके रेटेड प्रदर्शन के भीतर सामान्य स्विचिंग कर्तव्यों को पूरा करने के लिए डिज़ाइन किया गया है। सुरक्षा योजना को यह निर्धारित करना चाहिए कि कौन सा उपकरण उपयुक्त है।

IEC 62271-200 क्यों महत्वपूर्ण है?

आईईसी 62271-200 1 केवी से ऊपर और 52 केवी सहित रेटेड वोल्टेज के लिए एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर की आवश्यकताओं को निर्दिष्ट करता है। यह लागू उपकरणों के निर्माण, परीक्षण और प्रदर्शन के मूल्यांकन के लिए एक महत्वपूर्ण संदर्भ प्रदान करता है।

क्या रिंग मेन स्विचगियर को बाहर इस्तेमाल किया जा सकता है?

हाँ, बाहरी संस्करणों को उपयुक्त बाड़े की सुरक्षा और पर्यावरण प्रतिरोध के साथ डिज़ाइन किया जा सकता है। हालाँकि, बाहरी स्थापना के लिए नमी, तापमान, धूल, जंग, सौर जोखिम और साइट की स्थितियों पर विशेष विचार करने की आवश्यकता होती है।

खरीदार को निर्माता से कौन से दस्तावेज़ों का अनुरोध करना चाहिए?

प्रोजेक्ट के आधार पर, उपयोगी दस्तावेज़ में एक तकनीकी डेटाशीट, सिंगल-लाइन आरेख, सामान्य व्यवस्था ड्राइंग, वायरिंग आरेख, टाइप-टेस्ट दस्तावेज़ीकरण, नियमित-परीक्षण रिकॉर्ड, इंस्टॉलेशन मैनुअल, ऑपरेशन मैनुअल और लागू प्रमाणपत्र शामिल हो सकते हैं।

सही रिंग मेन स्विचगियर का चयन कैसे किया जा सकता है?

नेटवर्क वोल्टेज, निरंतर वर्तमान, दोष स्तर, सुरक्षा दर्शन, केबल कॉन्फ़िगरेशन, इन्सुलेशन आवश्यकताओं, पर्यावरण की स्थिति, स्थापना स्थान, सुरक्षा आवश्यकताओं और लागू मानकों से शुरू करें। फिर इन मापदंडों का निर्माता के परीक्षण किए गए उत्पाद कॉन्फ़िगरेशन से मिलान किया जाना चाहिए।

12. निष्कर्ष

एसी मेटल-संलग्न रिंग मेन स्विचगियर आधुनिक मध्यम-वोल्टेज वितरण में एक महत्वपूर्ण भूमिका निभाता है क्योंकि यह एक एकीकृत असेंबली में कॉम्पैक्ट निर्माण, नियंत्रित स्विचिंग, गलती अलगाव, ग्राउंडिंग और सुरक्षा कार्यों को जोड़ता है। इसका मूल्य विशेष रूप से नेटवर्क में स्पष्ट है जहां आपूर्ति की निरंतरता, सीमित स्थापना स्थान, परिचालन सुरक्षा और सरलीकृत वितरण वास्तुकला महत्वपूर्ण हैं।

इंजीनियरों और खरीद टीमों के लिए, सबसे विश्वसनीय दृष्टिकोण रेटेड वर्तमान या कैबिनेट आकार जैसे एक विनिर्देश पर ध्यान केंद्रित करने के बजाय संपूर्ण विद्युत प्रणाली के अनुसार उपकरण का चयन करना है। वोल्टेज स्तर, फॉल्ट करंट, इन्सुलेशन समन्वय, सुरक्षा रणनीति, पर्यावरणीय स्थितियाँ, आंतरिक आर्क प्रदर्शन, केबल व्यवस्था, इंटरलॉकिंग, परीक्षण और भविष्य के विस्तार सभी पर एक साथ विचार किया जाना चाहिए।
