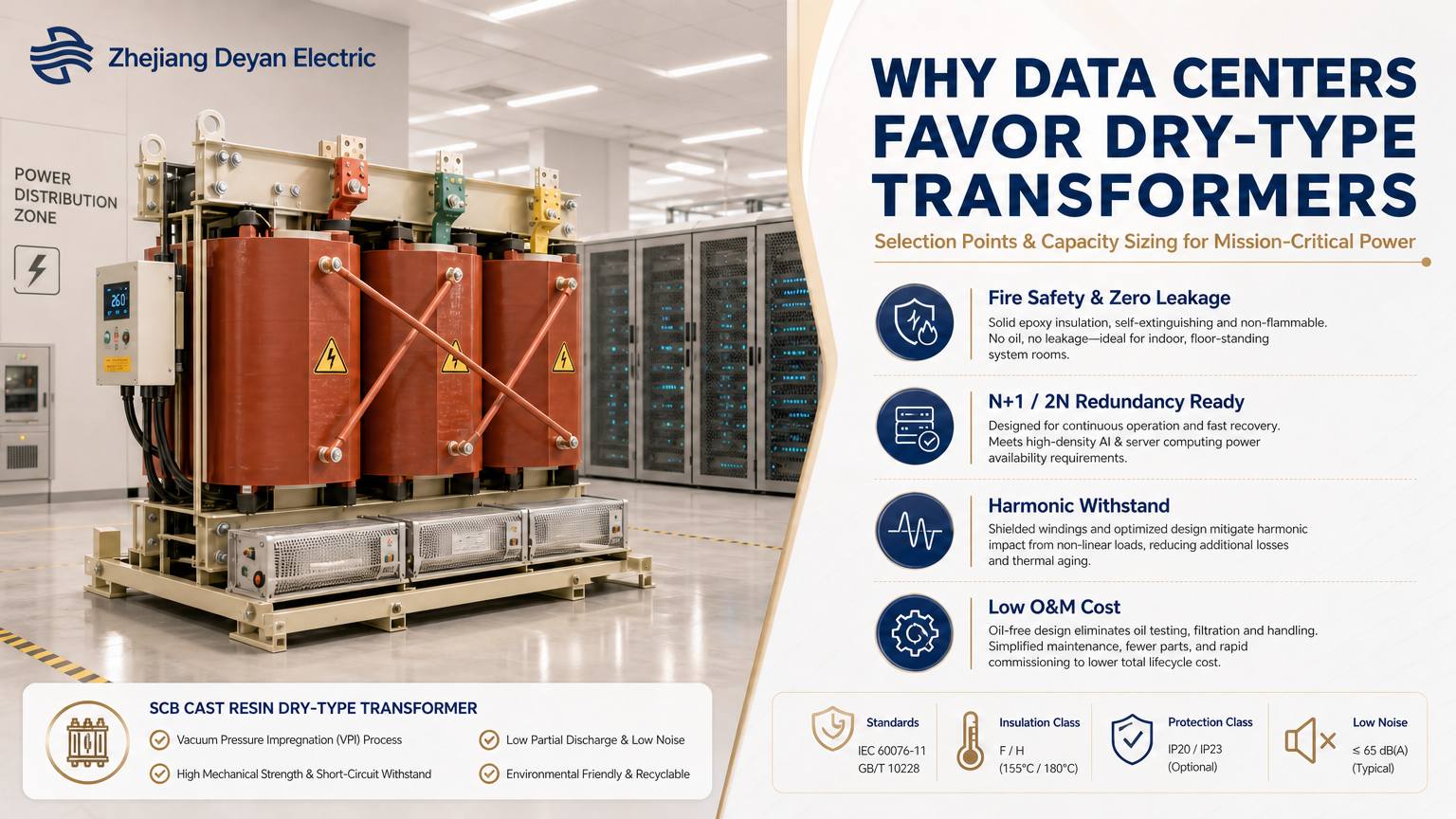

डेटा सेंटर ड्राई-टाइप ट्रांसफार्मर को क्यों पसंद करते हैं?

चयन बिंदु और क्षमता अनुमान

डेटा केंद्र शुष्क प्रकार के ट्रांसफार्मर चुनते हैं, इसलिए नहीं कि सूखे प्रकार सस्ते होते हैं, बल्कि इसलिए क्योंकि तेल में डूबे ट्रांसफार्मर अधिकांश डेटा केंद्रों में स्थापित नहीं किए जा सकते हैं - और वे कभी भी अग्नि निरीक्षण पास नहीं करेंगे। ड्राई-टाइप ट्रांसफार्मर में कोई ज्वलनशील इन्सुलेट तरल नहीं होता है और रिसाव का कोई जोखिम नहीं होता है, इसलिए उन्हें सीधे फर्श वितरण कक्ष में या उपकरण कक्ष के बगल में भी रखा जा सकता है। वास्तविक कठिनाई "शुष्क प्रकार या तेल प्रकार" नहीं है, बल्कि क्षमता की गणना कैसे करें, कितना तापमान-वृद्धि मार्जिन की अनुमति दें, हार्मोनिक्स से कैसे निपटें, और ट्रांसफार्मर और स्विचगियर को एक साथ कैसे काम करना चाहिए।

तीन कठिन बाधाएँ, वे सभी प्राथमिकताओं के बजाय इंजीनियरिंग स्थितियाँ हैं

1. अग्नि निवारण एवं अग्नि निरीक्षण

तेल में डूबे प्रकार के अंदर एक ज्वलनशील इन्सुलेट तरल होता है; किसी खराबी के कारण तेल निष्कासन और आग लग सकती है, और इसके लिए आमतौर पर एक समर्पित ट्रांसफार्मर कक्ष, आग की दीवारों, एक तेल भंडारण गड्ढे या तेल जल निकासी सुविधाओं की आवश्यकता होती है, और अग्नि पृथक्करण दूरी को पूरा करना चाहिए। शुष्क-प्रकार के ट्रांसफार्मर ठोस इन्सुलेशन का उपयोग करते हैं - एपॉक्सी राल कास्टिंग या वैक्यूम दबाव संसेचन (वीपीआई) - इसमें कोई ज्वलनशील तरल नहीं होता है, आग का भार काफी कम होता है, और इसे लोड सेंटर के करीब स्थापित किया जा सकता है।

2. स्थापना स्थिति और परिवहन

डेटा सेंटर का मुख्य भार उपकरण कक्ष के अंदर ऊपर की मंजिल पर होता है। तेल में डूबी इकाइयाँ तेल के वजन, तेल भंडारण सुविधाओं और उत्थापन स्थितियों से बाधित होती हैं, जिससे उन्हें एक मंजिल के भीतर व्यवस्थित करना बहुत मुश्किल हो जाता है; शुष्क-प्रकार की इकाइयाँ हल्की होती हैं और इन्हें खंडों में एक इमारत में ले जाया जा सकता है, इसलिए उन्हें सीधे वितरण कक्ष में रखा जा सकता है।

3. ओ एंड एम लागत

तेल में डूबी इकाइयों को नियमित रूप से विघटित गैस विश्लेषण और तेल स्तर और रिसाव के निरीक्षण की आवश्यकता होती है; शुष्क प्रकार की इकाइयाँ अनिवार्य रूप से तेल से संबंधित रखरखाव से मुक्त होती हैं और केवल तापमान नियंत्रण, पंखे और सफाई पर ध्यान देने की आवश्यकता होती है।

डेटा केंद्रों में ड्राई-टाइप ट्रांसफार्मर के तीन मुख्य अनुप्रयोग बिंदु

ड्राई-टाइप ट्रांसफार्मर मुख्य रूप से डेटा केंद्रों में तीन परिदृश्यों में लागू होते हैं:

• मीडियम-वोल्टेज इनकमिंग साइड मुख्य स्टेप-डाउन:पूरी साइट का भार वहन करना, सबसे बड़ी क्षमता के साथ, आमतौर पर 2N या N+1 के रूप में कॉन्फ़िगर किया गया।
• यूपीएस फ्रंट एंड और फ्लोर वितरण:प्रति यूनिट छोटी क्षमता लेकिन बड़ी मात्रा, स्थिर संचालन और कॉम्पैक्ट स्थापना की आवश्यकता होती है।
• पूर्वनिर्मित स्किड्स और मॉड्यूलर डेटा सेंटर:बाहरी आयाम सीधे बाड़े के आकार को निर्धारित करते हैं, इसलिए ट्रांसफार्मर का चयन समग्र संरचना के साथ सिंक्रनाइज़ होना चाहिए।

ड्राई-टाइप और तेल-डूबे ट्रांसफार्मर के बीच भूमिकाओं का विभाजन

डेटा सेंटर ड्राई-टाइप ट्रांसफार्मर के लिए मुख्य चयन बिंदु

डेटा सेंटर के लिए ट्रांसफार्मर का चयन केवल क्षमता पर आधारित नहीं हो सकता; इसे लोड स्तर, अतिरेक वास्तुकला, परिचालन वातावरण और प्रमाणन मानकों के आधार पर व्यापक रूप से आंका जाना चाहिए।

लोड रिडंडेंसी और एन+1/2एन आर्किटेक्चर

डेटा केंद्रों के लिए मुख्यधारा की बिजली आपूर्ति वास्तुकला एन+1 या 2एन अतिरेक है। एक ट्रांसफार्मर का आकार सीधे पूर्ण सर्वर लोड के विरुद्ध नहीं किया जा सकता है; अतिरेक हमेशा आरक्षित रखा जाना चाहिए. उदाहरण के लिए: यदि कुल आईटी लोड के लिए 2000 केवीए की आवश्यकता होती है और एन+1 आर्किटेक्चर अपनाया जाता है, तो तीन 1000 केवीए ट्रांसफार्मर कॉन्फ़िगर किए जाएंगे, ताकि यदि कोई भी विफल हो जाए, तो शेष दो पूरे लोड को ले जा सकें और कंप्यूटिंग को बिना किसी रुकावट के चालू रख सकें।

इन्सुलेशन प्रकार: एपॉक्सी कास्ट ड्राई-टाइप ट्रांसफार्मर पहली पसंद हैं

लगभग सभी डेटा केंद्र एपॉक्सी कास्ट ड्राई-टाइप ट्रांसफार्मर का उपयोग करते हैं। वाइंडिंग को एपॉक्सी रेज़िन में सील कर दिया जाता है, जिससे वे नमी-रोधी, संदूषण-रोधी और शॉर्ट-सर्किट प्रभाव के प्रति प्रतिरोधी बन जाते हैं। खुले प्रकार के सूखे ट्रांसफार्मर की तुलना में, वे पर्यावरणीय हस्तक्षेप के प्रति अधिक प्रतिरोधी हैं और पूर्वनिर्मित स्किड परिदृश्यों के लिए उपयुक्त हैं।

तापमान-वृद्धि और प्रतिबाधा वोल्टेज पैरामीटर

• तापमान-वृद्धि वर्ग:एफ वर्ग (155 ℃) और एच वर्ग (180 ℃) आमतौर पर उपयोग किए जाते हैं; डेटा सेंटर अपनी मजबूत अधिभार क्षमता के लिए एच क्लास को प्राथमिकता देते हैं।
• प्रतिबाधा वोल्टेज:सामान्यतः 4%-6%; प्रतिबाधा मान शॉर्ट-सर्किट करंट को प्रभावित करता है और इसे अपस्ट्रीम स्विचगियर सुरक्षा उपकरणों से मेल खाना चाहिए, ताकि शॉर्ट-सर्किट प्रभाव संवेदनशील आईटी लोड को नुकसान न पहुंचाए।

शीतलन विधि: एएफ/एएन

एक प्राकृतिक वायु शीतलन सामान्य भार के लिए उपयुक्त है; एएफ फोर्स्ड एयर कूलिंग कंप्यूटिंग विस्तार के कारण होने वाले अल्पकालिक अधिभार को संभालने के लिए छोटी अवधि (आमतौर पर 30% -50%) के लिए क्षमता को बढ़ा सकती है - एक क्षमता डेटा केंद्र अत्यधिक महत्व देता है।

प्रमाणीकरण और अनुपालन

विदेशी परियोजनाओं के लिए, आईईसी मानकों की पुष्टि की जानी चाहिए और सीई प्रमाणीकरण प्रदान किया जाना चाहिए; कुछ क्षेत्रों को अतिरिक्त परीक्षण रिपोर्ट की आवश्यकता होती है। प्रवेश सुरक्षा रेटिंग IP20/IP30 पर भी ध्यान दिया जाना चाहिए - भारी धूल वाले बाड़ों के लिए IP30 की अनुशंसा की जाती है।

हार्मोनिक झेलने की क्षमता

सर्वर और यूपीएस सिस्टम गैर-रेखीय भार हैं और पर्याप्त हार्मोनिक्स उत्पन्न करते हैं। चयन के दौरान, ट्रांसफार्मर की हार्मोनिक झेलने की क्षमता पर ध्यान दिया जाना चाहिए; हार्मोनिक हीटिंग को कम करने और ट्रांसफार्मर की असामान्य तापमान वृद्धि और उम्र बढ़ने को रोकने के लिए परिरक्षण वाइंडिंग वाले व्युत्पन्न डिज़ाइन या उत्पादों को चुना जा सकता है।

डेटा सेंटर ड्राई-टाइप ट्रांसफार्मर के लिए क्षमता अनुमान विधि

क्षमता अनुमान प्रारंभिक परियोजना कोटेशन और योजना डिजाइन का आधार है; विदेशी व्यापार में ईपीसी ग्राहकों के साथ व्यवहार करते समय, इस तर्क का उपयोग त्वरित गणना के लिए किया जा सकता है।

मूल सूत्र:
ट्रांसफार्मर रेटेड क्षमता (केवीए) = कुल गणना की गई सक्रिय शक्ति (किलोवाट) ÷ पावर फैक्टर ÷ संयोग कारक

अनुमान चरण

1. कुल सक्रिय शक्ति प्राप्त करने के लिए आईटी उपकरण की कुल बिजली खपत + सहायक कक्ष भार (एयर कंडीशनिंग, प्रकाश व्यवस्था, अग्नि सुरक्षा, आदि) को जोड़ें।
2. डेटा केंद्रों के लिए लोड पावर फैक्टर आमतौर पर 0.9 के रूप में लिया जाता है।
3. संयोग कारक: सभी सर्वर एक साथ पूर्ण लोड पर नहीं चलते हैं, आमतौर पर 0.8–0.9 के रूप में लिया जाता है।
4. आरक्षित अतिरेक: एन+1/2एन आर्किटेक्चर के अनुसार अतिरिक्त अतिरेक क्षमता आरक्षित करें।
5. व्युत्पन्न विचार: उच्च तापमान और उच्च ऊंचाई वाले परिदृश्यों में, शुष्क प्रकार के ट्रांसफार्मर को व्युत्पन्न किया जाना चाहिए, इसलिए क्षमता अनुमान में मार्जिन छोड़ दें।

टिप्पणी:क्षमता अनुमान योजना के लिए केवल एक प्रारंभिक संदर्भ है; शॉर्ट-सर्किट करंट, हार्मोनिक्स और स्थानीय विद्युत कोड को ध्यान में रखते हुए डिज़ाइन संस्थान द्वारा अंतिम मॉडल की पुष्टि की जानी चाहिए।

निष्कर्ष

डेटा केंद्र ड्राई-टाइप ट्रांसफार्मर को पसंद करते हैं क्योंकि चुनाव मूल रूप से पहले सुरक्षा, सरलीकृत ओ एंड एम और पूर्वनिर्मित स्किड एकीकरण के लिए उपयुक्तता के बारे में है। एआई कंप्यूटिंग परियोजनाओं में विस्फोट की पृष्ठभूमि में, विदेशी ईपीसी खरीद अब केवल कीमत पर केंद्रित नहीं है - अतिरेक डिजाइन, हार्मोनिक झेलने की क्षमता, पर्यावरण अनुकूलनशीलता और आईईसी/सीई प्रमाणीकरण अधिक मायने रखते हैं। क्षमता अनुमान में आईटी भार, संयोग कारक और अतिरेक वास्तुकला का संयोजन होना चाहिए; मध्य पूर्व और दक्षिण पूर्व एशिया में डेटा सेंटर परियोजनाओं के लिए, उच्च तापमान, उच्च धूल वाले वातावरण के कारण होने वाली व्युत्पन्नता को भी ध्यान में रखा जाना चाहिए।
