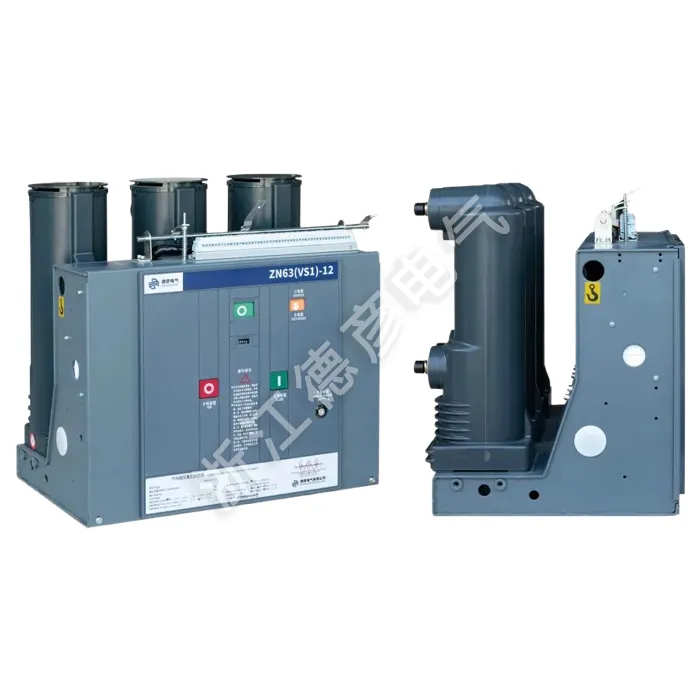

फिक्स्ड इंडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर

क्रम संख्या

नाम

इकाई

डेटा

1

रेटेड वोल्टेज

के.वी

12

2

अधिकतम ऑपरेटिंग वोल्टेज

के.वी

12

3

वर्तमान मूल्यांकित

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (रेटेड थर्मल स्टेबिलिटी करंट - आरएमएस)

के.ए

20/25

31.5

40

5

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)

के.ए

50/63

80

100

6

रेटेड पीक झेलने वाला करंट (रेटेड गतिशील स्थिरता करंट - पीक)

के.ए

50/63

80

100

7

4एस रेटेड शॉर्ट-सर्किट करंट झेलता है

के.ए

20/25

31.5

20/25

8

रेटेड इन्सुलेशन स्तर

वर्किंग वोल्टेज झेलना (रेटेड ब्रेकिंग से पहले और बाद में)/1 मिनट पावर फ्रीक्वेंसी वोल्टेज झेलना

के.वी

ग्राउंड 42 (ब्रेक 48)

वोल्टेज का सामना करें (रेटेड ब्रेकिंग से पहले और बाद में) / पीक रेटेड बिजली आवेग वोल्टेज का सामना करें

ग्राउंड 75 (ब्रेक 85)

9

रेटेड थर्मल स्थिरता समय

S

4

10

रेटेड ऑपरेटिंग अनुक्रम

अलग -0.3एस - संयुक्त -180एस - संयुक्त

11

यांत्रिक जीवन

दूसरा

20000

12

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेक की संख्या

दूसरा

50

13

ऑपरेटिंग तंत्र रेटेड क्लोजिंग वोल्टेज (डीसी)

v

एसी、डीसी 110,220

14

ऑपरेटिंग तंत्र रेटेड ओपनिंग वोल्टेज (डीसी)

v

एसी、डीसी 110,220

15

संपर्क अंतराल

मिमी

11±1

16

ओवरस्ट्रोक (स्प्रिंग संपीड़न लंबाई से संपर्क करें)

मिमी

3.5±0.5

17

तीन-चरण समापन और उद्घाटन बाउंस समय

एमएस

≤2

18

समापन के दौरान संपर्क बाउंस समय

एमएस

≤2

19

औसत ट्रिपिंग गति

एमएस

0.9~1.2

औसत समापन गति

एमएस

0.5-~0.8

20

खुलने का समय

अधिकतम ऑपरेटिंग वोल्टेज पर

S

≤0.05

21

न्यूनतम ऑपरेटिंग वोल्टेज पर

≤0.08

22

बंद करने का समय

S

0.1

23

प्रत्येक चरण मुख्य सर्किट का प्रतिरोध

μΩ

630 ≤50

1250 ≤ 45

24

गतिशील और स्थिर संपर्कों के लिए स्वीकार्य संचयी घिसाव मोटाई

मिमी

3
