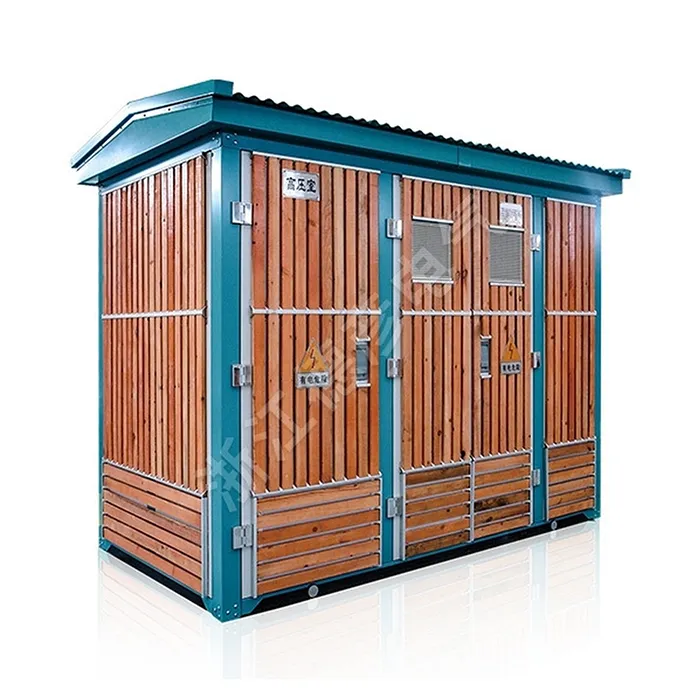

उच्च/निम्न वोल्टेज पूर्वनिर्मित सबस्टेशन

डेयान इलेक्ट्रिक औद्योगिक विद्युत उपकरणों में समृद्ध विनिर्माण अनुभव वाला एक पेशेवर आपूर्तिकर्ता है। हाई/लो वोल्टेज प्रीफैब्रिकेटेड सबस्टेशन 12kV से 400V बिजली वितरण के लिए एक कॉम्पैक्ट, पूरी तरह से संलग्न और टाइप-परीक्षणित समाधान है। यह "प्लग-एंड-प्ले" इकाई एक ट्रांसफार्मर, एचवी/एलवी स्विचगियर और नियंत्रण प्रणालियों को एक एकल, मजबूत और मौसमरोधी बाड़े में एकीकृत करती है। यह विश्वसनीय ऊर्जा आपूर्ति, बढ़ी हुई सुरक्षा सुनिश्चित करता है और शहरी, औद्योगिक और वाणिज्यिक अनुप्रयोगों में त्वरित तैनाती के लिए आदर्श है

जांच भेजें

उत्पाद वर्णन

उच्च/निम्न वोल्टेज पूर्वनिर्मित सबस्टेशन का व्यापक रूप से शहरी ग्रिड उन्नयन, आवासीय समुदायों, ऊंची इमारतों, औद्योगिक और खनन सुविधाओं, होटलों, शॉपिंग मॉल, हवाई अड्डों, रेलवे, तेल क्षेत्रों, गोदी, राजमार्गों और इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए अस्थायी बिजली सुविधाओं में उपयोग किया जाता है।

हाई/लो वोल्टेज प्रीफैब्रिकेटेड सबस्टेशन मध्यम वोल्टेज (जैसे, 12kV या 40.5kV) को कम वोल्टेज (400V) में बदलने के लिए एक पूरी तरह से एकीकृत, कॉम्पैक्ट समाधान है। यह "प्लग-एंड-प्ले" इकाई एक मजबूत, मौसमरोधी घेरे में ट्रांसफार्मर, एचवी/एलवी स्विचगियर और नियंत्रण प्रणालियों को जोड़ती है। यह विश्वसनीय बिजली वितरण सुनिश्चित करता है, न्यूनतम सिविल कार्य के साथ तेजी से ऑन-साइट तैनाती को सक्षम बनाता है, और शहरी, औद्योगिक और नवीकरणीय ऊर्जा अनुप्रयोगों के लिए आदर्श है।

उत्पाद पैरामीटर (विनिर्देश)

● लोड स्विच तकनीकी विशिष्टताएँ

क्रम संख्या	नाम	इकाई	FKN12-12 लोड स्विच	FZN25-12 वैक्यूम लोड स्विच
1	रेटेड वोल्टेज	के.वी	10
2	अधिकतम ऑपरेटिंग वोल्टेज	के.वी	12
3	रेटेड आवृत्ति	हर्ट्ज	50
4	वर्तमान मूल्यांकित	A	630
5	रेटेड ब्रेकिंग लोड करंट	A	630
6	तापीय स्थिरता धारा (आरएमएस)	केए/एस	20/2	20/4
7	गतिशील स्थिरता धारा	के.ए	50	50
8	शॉर्ट-सर्किट क्लोजिंग करंट (पीक)	के.ए	50	50
9	फुल-लोड ब्रेकिंग चक्र	दूसरा	20	10000
10	यांत्रिक जीवन	दूसरा	2000	10000
11	1 मिनट पावर फ्रीक्वेंसी झेलने वाला वोल्टेज (चरण-दर-चरण और चरण-से-जमीन)	के.वी	42	42
12	बिजली आवेग वोल्टेज (सापेक्षिक और जमीन से)	के.वी	75	75

● हाई-वोल्टेज फ़्यूज़ के लिए तकनीकी विशिष्टताएँ

क्रम संख्या		रेटेड वोल्टेज (केवी)	ब्रेकिंग करंट (ए)	ब्रेकिंग करंट (केए)	फ़्यूज़ रेटिंग (ए)
यूके मॉडल	घरेलू मॉडल	रेटेड वोल्टेज (केवी)	ब्रेकिंग करंट (ए)	ब्रेकिंग करंट (केए)	फ़्यूज़ रेटिंग (ए)
एसडीएल※जे		12	40	31.5	6.3 10 16 20 25 31.5 40
एसडीएल※जे	एक्सआरएनटी-12	12	100	31.5	50 63 71 80 100
एसडीएल※जे		12	125	31.5	125

*नोट: यह इस बात से निर्धारित होता है कि स्ट्राइकर स्थापित है या नहीं। एन का मतलब कोई स्ट्राइकर नहीं है, ए का मतलब स्ट्राइकर की मौजूदगी है।

क्रम संख्या	ट्रिप डिवाइस प्रकार	ट्रिप यूनिट ए का रेटेड करंट	ब्रेकिंग क्षमता kA (AC 380V)
DW15-630		315,400,630	40
DW15-1000		630,800,1000	50
DW15-1600	थर्मल-इलेक्ट्रोमैग्नेटिक या इलेक्ट्रॉनिक	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	बुद्धिमान	2000,2500,3200	100

उत्पाद सुविधा और अनुप्रयोग

कॉम्पैक्ट, एकीकृत "प्लग-एंड-प्ले" डिज़ाइन

मजबूत एवं मौसमरोधी संलग्नक

उच्च सुरक्षा एवं विश्वसनीयता

उत्कृष्ट ट्रांसफार्मर प्रदर्शन

लचीला विन्यास और आसान रखरखाव

अनुप्रयोग साइटें

◇ कॉम्पैक्ट सेकेंडरी सबस्टेशन

◇ छोटे औद्योगिक और खनन उद्यम

◇ पवन ऊर्जा संयंत्र

◇ होटल, शॉपिंग मॉल, कार्यालय भवन, वाणिज्यिक केंद्र, आदि।

◇ सी- लोड स्विच यूनिट

◇ डी-डायरेक्ट केबल कनेक्शन यूनिट

◇ ग्राउंडिंग स्विच के साथ डी-डायरेक्ट केबल कनेक्शन यूनिट

◇ एफ- लोड स्विच-फ्यूज संयोजन इकाई

◇ वी- वैक्यूम सर्किट ब्रेकर यूनिट
