आपको कौन सी रिंग मुख्य इकाई चुननी चाहिए?

एक रिंग मेन यूनिट (आरएमयू) \(10\mathrm{kV}\) रिंग वितरण नेटवर्क का मुख्य स्विचगियर है - लेकिन सही को चुनना आसान नहीं है। उत्तर आपके ऑपरेटिंग वातावरण, बिजली आपूर्ति योजना और कार्यात्मक आवश्यकताओं की तुलना में उत्पाद पर कम निर्भर करता है। यह आलेख इन्सुलेशन फॉर्म, एप्लिकेशन परिदृश्य और विद्युत मापदंडों के आधार पर चयन निर्णय पर चलता है, ताकि आप अपने प्रोजेक्ट के लिए सही आरएमयू का मिलान कर सकें।

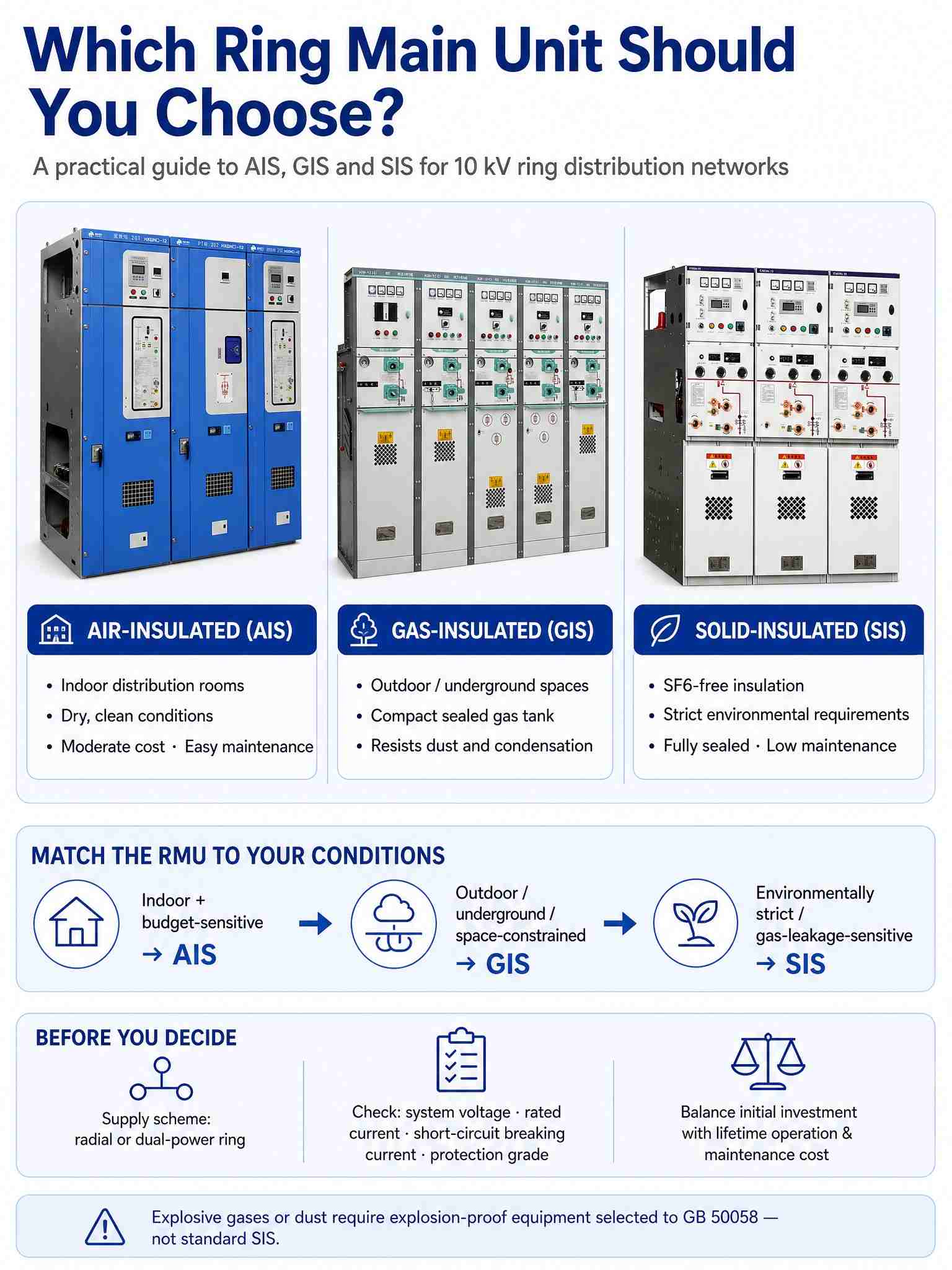

इन्सुलेशन फॉर्म से शुरू करें - यह पदचिह्न, पर्यावरणीय अनुकूलनशीलता और रखरखाव का बोझ निर्धारित करता है।

• एयर-इंसुलेटेड आरएमयू (एआईएस) सूखे, साफ और अच्छी तरह से बनाए रखा स्थितियों के साथ इनडोर वितरण कक्षों के लिए उपयुक्त हैं। वे मध्यम लागत, सहज संरचना और आसान रखरखाव की पेशकश करते हैं, लेकिन अलमारियाँ बड़ी होती हैं और नमी और धूल के प्रति संवेदनशील होती हैं।
• गैस-इन्सुलेटेड आरएमयू (जीआईएस) आउटडोर स्विचिंग स्टेशनों, भूमिगत पाइप गैलरी, संकीर्ण वितरण स्थानों और फोटोवोल्टिक परियोजनाओं के लिए उपयुक्त हैं। उनका सीलबंद गैस टैंक उच्च लागत पर एक कॉम्पैक्ट आकार, छोटे पदचिह्न और धूल और संक्षेपण के लिए मजबूत प्रतिरोध प्रदान करता है।
• सॉलिड-इंसुलेटेड आरएमयू (एसआईएस) सख्त पर्यावरणीय आवश्यकताओं के साथ परियोजनाओं के लिए उपयुक्त हैं - एसएफ 6 से मुक्त, कोई गैस रिसाव या ग्रीनहाउस प्रभाव जोखिम नहीं - साथ ही अग्नि सुरक्षा और गैस रिसाव के प्रति संवेदनशील परिदृश्य। प्राथमिक कंडक्टर गैस भरने के बिना एपॉक्सी राल में एकीकृत होते हैं, जो पूरी तरह से सीलबंद, कम रखरखाव डिजाइन प्रदान करते हैं, हालांकि उच्च प्रसंस्करण आवश्यकताओं के साथ।

नोट: विस्फोटक गैसों या धूल वाली साइटों के लिए, मानक ठोस-इन्सुलेटेड आरएमयू के बजाय जीबी 50058 (विस्फोटक वातावरण में विद्युत प्रतिष्ठानों के डिजाइन के लिए कोड) के अनुसार चयनित विस्फोट-प्रूफ विद्युत उपकरण का उपयोग किया जाना चाहिए।

फिर परिदृश्य का मिलान करें.

सरल शब्दों में: इनडोर और बजट-संवेदनशील परियोजनाएं \(\राइटएरो\) एआईएस; बाहरी, भूमिगत, या स्थान-बाधित साइटें \(\राइटएरो\) जीआईएस; पर्यावरण की दृष्टि से सख्त या गैस-रिसाव-संवेदनशील परियोजनाएं \(\राइटएरो\) एसआईएस (वास्तव में विस्फोटक वातावरण के लिए, विस्फोट-रोधी उपकरण प्रति जीबी 50058 की आवश्यकता होती है)। नए ऊर्जा बॉक्स-प्रकार के सबस्टेशनों और स्मार्ट वितरण नेटवर्क के लिए, प्राथमिक-माध्यमिक एकीकरण के साथ गैस-इन्सुलेटेड इकाइयां तेजी से मुख्यधारा की पसंद बन रही हैं, जो रिमोट मॉनिटरिंग, स्वचालित फॉल्ट अलार्मिंग और अनअटेंडेड ऑपरेशन को सक्षम बनाती हैं।

बिजली आपूर्ति योजना और विद्युत मापदंडों का सत्यापन करें।

इन्सुलेशन फॉर्म से परे, पुष्टि करें कि क्या नेटवर्क को सरल रेडियल आपूर्ति या दोहरी-पावर रिंग आपूर्ति की आवश्यकता है, और मुख्य मापदंडों की जांच करें - सिस्टम वोल्टेज, रेटेड करंट, शॉर्ट-सर्किट ब्रेकिंग करंट और सुरक्षा ग्रेड। इन्हें नेटवर्क कॉन्फ़िगरेशन और लोड स्केल से मेल खाना चाहिए; अन्यथा, सही इन्सुलेशन प्रकार भी सुरक्षित संचालन की गारंटी नहीं दे सकता है।

पहली लागत को जीवन भर की लागत के विरुद्ध संतुलित करें।

उचित चयन प्रारंभिक निवेश को दीर्घकालिक संचालन और रखरखाव लागत के मुकाबले महत्व देता है। एक सस्ती इकाई जिसे बार-बार रखरखाव की आवश्यकता होती है या जो अपने वातावरण के अनुकूल नहीं होती है, उसके सेवा जीवन की तुलना में कहीं अधिक लागत हो सकती है। आरएमयू को अपनी शर्तों से मिलाएं - मूल्य टैग से नहीं।

झेजियांग डेयान इलेक्ट्रिक कंपनी लिमिटेडबिजली वितरण उपकरण का एक पेशेवर निर्माता है, जो यूकिंग आर्थिक विकास क्षेत्र, वानजाउ, झेजियांग प्रांत में स्थित है। कंपनी के उत्पाद पोर्टफोलियो में गैस इंसुलेटेड स्विचगियर, रिंग मेन यूनिट, बॉक्स-टाइप सबस्टेशन, हाई और लो वोल्टेज स्विचगियर और फोटोवोल्टिक ग्रिड-टाई कैबिनेट शामिल हैं, जो व्यापक रूप से शहरी ग्रिड नवीनीकरण, औद्योगिक बिजली वितरण और नई ऊर्जा बिजली स्टेशनों में उपयोग किए जाते हैं। कंपनी की मुख्य उत्पाद श्रृंखलाओं में से एक के रूप में, रिंग मुख्य इकाइयां - जिनमें एयर-इंसुलेटेड और गैस-इंसुलेटेड प्रकार शामिल हैं - को संपूर्ण योजना डिजाइन और तकनीकी सहायता प्रदान की जाती है, जिससे ग्राहकों को विश्वसनीय और अनुपालन रिंग वितरण नेटवर्क बनाने में मदद मिलती है। डेयान इलेक्ट्रिक दुनिया भर में ग्राहकों के लिए कुशल और विश्वसनीय बिजली समाधान प्रदान करने के लिए प्रतिबद्ध है।
