तार खींचने की मशीन के लिए इन्वर्टर

डेयान इलेक्ट्रिक एक पेशेवर औद्योगिक विद्युत आपूर्तिकर्ता है, जो यूरोपीय और अमेरिकी बाजारों को कवर करते हुए विश्वसनीय समाधान और अच्छी कीमत का लाभ प्रदान करता है। वायर-ड्राइंग मशीन के लिए इसके LNC860L इन्वर्टर में उन्नत तनाव नियंत्रण और स्थिर गुणवत्ता है। थोक खरीद के लिए उपयुक्त, यह तार और केबल उद्योगों के लिए उपयुक्त है, जिससे स्थिर संचालन सुनिश्चित होता है।

जांच भेजें

उत्पाद वर्णन

वायर-ड्राइंग मशीनों के लिए समर्पित फ़्रीक्वेंसी कन्वर्टर्स की LNC860L श्रृंखला में न केवल 8605-वेक्टर फ़्रीक्वेंसी कन्वर्टर्स की सभी उच्च-प्रदर्शन विशेषताएं हैं, बल्कि विभिन्न वाइंडिंग और अनवाइंडिंग आवश्यकताओं को पूरा करते हुए बंद-लूप तनाव नियंत्रण और ओपन-लूप तनाव नियंत्रण भी प्राप्त किया जा सकता है। इसमें तनाव वाइंडिंग नियंत्रण और समर्थन के लिए एक अंतर्निहित गणितीय मॉडल है रोल व्यास की स्वचालित गणना। इसका व्यापक रूप से तार और केबल, धातु फ़ॉइल प्रसंस्करण, वाइंडिंग, धातु तार-ड्राइंग और प्लास्टिक तार-ड्राइंग जैसे उद्योगों में उपयोग किया जा सकता है। वायर-ड्राइंग मशीन के लिए यह इन्वर्टर मानक है - 485 संचार फ़ंक्शन से सुसज्जित है, और एक ब्रेकिंग यूनिट मानक है - 22 किलोवाट और उससे कम की शक्ति के लिए सुसज्जित है। पावर रेंज: 0.75kW-400kW-380V।

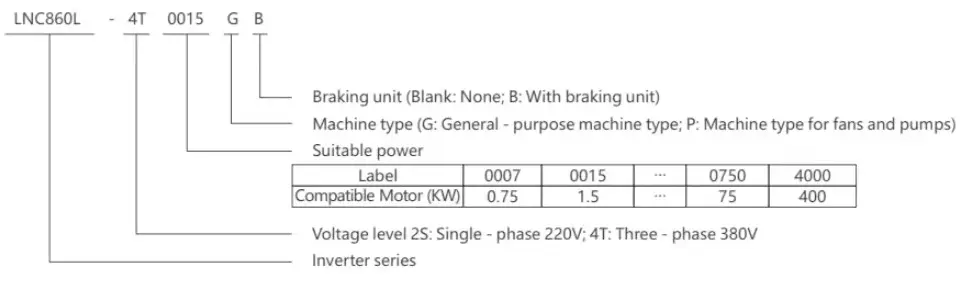

मॉडल का अर्थ

LNC860L Inverter for Wire-Drawing Machine

उत्पाद की विशेषताएँ

▲ उच्च प्रदर्शन वेक्टर नियंत्रण, बड़ी कम आवृत्ति टॉर्क, और स्थिर आउटपुट

▲विभिन्न एनकोडर का समर्थन करता है: एबीजेड वृद्धिशील, यू वृद्धिशील, और रिज़ॉल्वर

▲ वाइड वोल्टेज इनपुट, स्वचालित आउटपुट वोल्टेज विनियमन (एआर), मजबूत अनुकूलन क्षमता के साथ क्षणिक बिजली हानि के दौरान कोई शटडाउन नहीं

बंद-लूप तनाव नियंत्रण और खुले-लूप तनाव नियंत्रण का समर्थन करता है

▲ तनाव वाइंडिंग नियंत्रण के लिए निर्मित गणितीय मॉडल, रोल व्यास की स्वचालित गणना का समर्थन करता है

▲सुचारू शुरुआत, स्थिर संचालन और निरंतर तनाव

▲ स्वचालित तार - टूटने का पता लगाना, स्वचालित जड़ता मुआवजा

▲वाइंडिंग और अनवाइंडिंग सिस्टम संयोजन, डीसी बस को साझा कर सकता है, जिससे विद्युत ऊर्जा की बचत होती है

▲ निर्मित - उन्नत पीआईडी एल्गोरिदम, तेज प्रतिक्रिया, मजबूत अनुकूलनशीलता और आसान डिबगिंग के साथ

▲16 - चरण गति नियंत्रण, सरल पीएलसी बहु-फ़ंक्शन तर्क नियंत्रण जैसे समय, स्थिर - गति, और दिशा - सेटिंग का एहसास करता है

▲ एंबेडेड RS485 संचार इंटरफ़ेस मॉडबस प्रोटोकॉल का समर्थन करता है

▲ एकाधिक सुरक्षा कार्य: ओवर-वोल्टेज, ओवर-करंट, ओवरलोड, ओवर-हीट, आदि

नेमप्लेट निर्देश

नमूना:	LNC860L-4T0037GB/4T0055PB
शक्ति:	3.7 किलोवाट 9ए/5.5 किलोवाट 13ए
इनपुट:	3PH AC380V 50HZ/60HZ
आउटपुट:	3PH ACOV-380V OHZ-400HZ
एस.एन.:	बारकोड

मशीन के प्रकारों की सूची

फ़्रिक्वेंसी कनवर्टर मॉडल	विद्युत क्षमता(केवीए)	इनपुट करंट (ए)	आउटपुट करंट (ए)	लागू मोटर (किलोवाट)
एकल-चरण बिजली आपूर्ति: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
तीन-चरण बिजली आपूर्ति: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
एलएनसी860एल-4टी0450जी	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

तकनीकी निर्देश

वस्तु		विनिर्देश
नियंत्रण विशेषताएँ	आउटपुट आवृत्ति	0-500Hz
	वाहक आवृत्ति	0.8kHz~12kHz वाहक आवृत्ति को लोड विशेषताओं के अनुसार स्वचालित रूप से समायोजित किया जा सकता है
	आउटपुट आवृत्ति संकल्प	0.01 हर्ट्ज
	नियंत्रण मोड	ओपन-लूप वेक्टर नियंत्रण (एसवीसी) वी/एफ नियंत्रण बंद-लूपवेक्टर नियंत्रण (एफवीसी)
	टोक़ विशेषताएँ	टॉर्क मुआवजे और स्लिप मुआवजे के साथ, शुरुआती टॉर्क 0.5 हर्ट्ज पर 150% तक पहुंच सकता है
	टॉर्क नियंत्रण सटीकता	±5%(एफवीसी)
	स्टाल रोकथाम कार्रवाई मानदंड	रेटेड करंट के प्रतिशत के रूप में सेट करें, 20% से 250% तक
	गति विनियमन सीमा	1:100(एसवीसी) 1:1000(एफवीसी)
	गति स्थिरीकरण सटीकता	±0.5%(एसवीसी) ±0.02%(एफवीसी)
	अधिभार क्षमता	एक मिनट के लिए रेटेड आउटपुट करंट का 150%
	वी/एफ वक्र	चार मोड: रैखिक; बहु-बिंदु; पूर्ण वी/एफ पृथक्करण; अपूर्ण वी/एफ पृथक्करण
	त्वरण और मंदी वक्र	रैखिक या एस-वक्र त्वरण और मंदी मोड; चार त्वरण और मंदी के समय; त्वरण और मंदी की समय सीमा 0.1~6500.0s
	डीसी ब्रेक लगाना	डीसी ब्रेकिंग आवृत्ति: 0.00 हर्ट्ज ~ अधिकतम आवृत्ति। ब्रेकिंग समय: 0.0s ~ 60.0s, ब्रेकिंग एक्शन वर्तमान मूल्य: 0.0% ~ 100.0%
	जॉग नियंत्रण	जॉग आवृत्ति रेंज: 0.00 हर्ट्ज ~ अधिकतम आवृत्ति, जॉग त्वरण और मंदी का समय 0.1s ~ 6500.0s
	सरल पीएलसी, मल्टी-स्टेप स्पीड ऑपरेशन	अंतर्निहित पीएलसी या नियंत्रण टर्मिनलों के माध्यम से 16-चरणीय गति संचालन प्राप्त किया जा सकता है
	अंतर्निहित पीआईडी	यह प्रक्रिया-नियंत्रण बंद-लूप नियंत्रण प्रणाली को आसानी से महसूस कर सकता है
	स्वचालित वोल्टेज विनियमन (एवीआर)	जब ग्रिड वोल्टेज बदलता है, तो यह स्वचालित रूप से एक स्थिर आउटपुट वोल्टेज बनाए रख सकता है
	तेज़ वर्तमान-सीमित कार्य	अति-वर्तमान दोषों को अधिकतम सीमा तक कम करें और आवृत्ति कनवर्टर के सामान्य संचालन की रक्षा करें
परिचालन विशिष्टताएं	ऑपरेटिंग कमांड चैनल	तीन चैनल: ऑपरेशन पैनल द्वारा दिए गए, नियंत्रण टर्मिनलों द्वारा दिए गए, सीरियल संचार पोर्ट द्वारा दिए गए। इसे विभिन्न तरीकों से स्विच किया जा सकता है
	आवृत्ति स्रोत	दस आवृत्ति स्रोत: पैनल नॉब द्वारा दिए गए, ऑपरेशन पैनल द्वारा दिए गए, एनालॉग वोल्टेज द्वारा दिए गए, एनालॉग करंट द्वारा दिए गए, RS485 संचार द्वारा दिए गए, जिन्हें विभिन्न तरीकों से स्विच किया जा सकता है
	सहायक आवृत्ति स्रोत	दस सहायक आवृत्ति स्रोत। यह लचीले ढंग से सहायक आवृत्ति फ़ाइन-ट्यूनिंग और आवृत्ति संश्लेषण प्राप्त कर सकता है
	इनपुटटर्मिनल्स	छह डिजिटल इनपुट टर्मिनल, जिनमें से एक का उपयोग हाई-स्पीड पल्स इनपुट के रूप में किया जा सकता है। दो एनालॉग इनपुट चैनल, Al1:इनपुट रेंज0~+10V,Al2:इनपुट रेंज0~+10V/0-20mA
	आउटपुट टर्मिनल	एक हाई-स्पीड पल्स आउटपुट टर्मिनल, OkHz~50kHz से स्क्वायर-वेव सिग्नल आउटपुट करता है, जो सेट फ़्रीक्वेंसी और आउटपुट फ़्रीक्वेंसी जैसी भौतिक मात्राओं के आउटपुट का एहसास कर सकता है एक डिजिटल आउटपुट टर्मिनल एक रिले आउटपुट टर्मिनल दो एनालॉग आउटपुट टर्मिनल: OV~10V/0-20mA, जो आउटपुट फ़्रीक्वेंसी/करंट/वोल्टेज/फ़्रीक्वेंसी कमांड/रोटेशनल स्पीड/पावर फ़ैक्टर सिग्नल के आउटपुट को इंगित कर सकता है
	संरक्षण समारोह	पावर-ऑन इनपुट और आउटपुट चरण-हानि सुरक्षा, ओवर-करंट सुरक्षा, ओवर-वोल्टेज सुरक्षा, अंडर-वोल्टेज सुरक्षा, ओवर-हीट सुरक्षा अधिभार संरक्षण इत्यादि पर मोटर शॉर्ट-सिशिट का पता लगाना
लोहा	आवेदन स्थान	घर के अंदर, सीधे सूर्य के प्रकाश के संपर्क में नहीं, धूल, संक्षारक गैसों, ज्वलनशील गैसों, तेल धुंध, जल वाष्प, टपकता पानी या नमक आदि से मुक्त।
	ऊंचाई	1000 मीटर से कम
	परिवेश आर्द्रता	-10℃~+40℃ (जब परिवेश का तापमान 40℃~50℃ के बीच होता है, तो व्युत्पन्न ऑपरेशन की आवश्यकता होती है)
	नमी	95% आरएच से कम, पानी की बूंदों के संघनन के बिना
	कंपन	5.9m/s²(0.6g) से कम
	भंडारण तापमान	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
