सामान्य प्रयोजन इन्वर्टर सिंगल-ट्यूब

डेयान इलेक्ट्रिक औद्योगिक विद्युत उपकरणों में समृद्ध विनिर्माण अनुभव वाला एक पेशेवर आपूर्तिकर्ता है। इसका LNC500 सामान्य प्रयोजन इन्वर्टर सिंगल-ट्यूब उच्च गुणवत्ता, उच्च शक्ति घनत्व और पूर्ण कार्यों का दावा करता है। थोक खरीदारी के लिए अच्छे मूल्य लाभ के साथ, यह मॉडबस का समर्थन करता है और आपकी खरीदारी के योग्य विभिन्न आवश्यकताओं को पूरा करता है।

जांच भेजें

उत्पाद वर्णन

LNC500 श्रृंखला सामान्य प्रयोजन इन्वर्टर सिंगल-ट्यूब फ़्रीक्वेंसी कन्वर्टर्स एक ब्रांड-नए सॉफ़्टवेयर और हार्डवेयर प्लेटफ़ॉर्म के आधार पर विकसित किए गए हैं। मशीन टूल्स, प्रिंटिंग, कपड़ा, रासायनिक फाइबर, पत्थर सामग्री और उत्कीर्णन जैसे यांत्रिक उपकरणों की बाजार मांगों को बेहतर ढंग से पूरा करने के लिए, आवृत्ति कन्वर्टर्स की इस श्रृंखला में उच्च शक्ति घनत्व, पूर्ण सुरक्षा कार्य और व्यापक अनुप्रयोग कार्य शामिल हैं। यह मानक मोडबस संचार प्रोटोकॉल का समर्थन करता है। मानक 485 संचार फ़ंक्शन के साथ आएं)। पावर रेंज: 0.75kW-5.5kW-220V,0.75kW-37kW-380V।

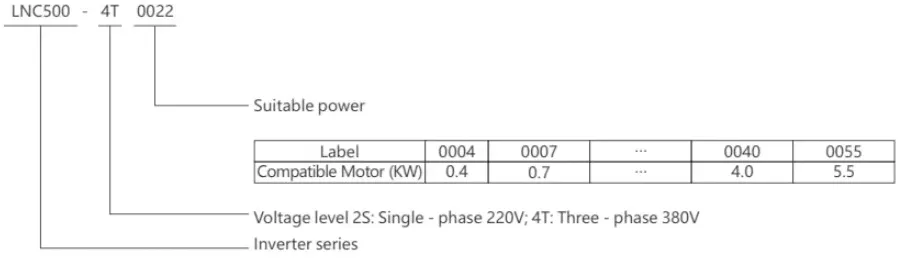

मॉडल का अर्थ

LNC500 General-Purpose Inverter (Single-Tube)

मशीन मॉडलों की सूची

आवृत्ति कनवर्टर का वोल्टेज और शक्ति	सामान्य प्रयोजन भार
आवृत्ति कनवर्टर का वोल्टेज और शक्ति	रेटेड क्षमता (केवीए)	रेटेड आउटपुट करंट(ए)	लागू मोटर शक्ति (किलोवाट)
220V-0.7kW	1.9	5	0.75
220V-1.5kW	2.9	7	1.5
220V-2.2kW	3.8	10	2.2
220V-4.0kW	5.7	16	4
220V-5.5kW	8.5	25	5.5
380V-1.5kW	2.4	4.5	1.5
380V-2.2kW	3.6	5.5	2.2
380V-4.0kW	6.3	9	4
380V-5.5kW	8.6	13	5.5
380V-7.5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18.5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

तकनीकी निर्देश

वस्तु			विनिर्देश
इनपुट	वोल्टेज आवृत्ति		तीन-चरण 380V50/60Hz	एकल-चरण 220V50/60Hz
	वोल्टेज में उतार-चढ़ाव		तीन-चरण 300V ~ 460V	एकल-चरण 170V~270V
उत्पादन	वोल्टेज रेंज		4T#श्रृंखला:0~380V	2S# श्रृंखला:0~220V
	आवृति सीमा		0~600Hz
	अधिभार क्षमता		लंबी अवधि के लिए 110%; 1 मिनट के लिए 150%; 2 सेकंड के लिए 180%
कंटोल विशेषताएँ	नियंत्रण मोड		वी/एफ नियंत्रण	ओपन-लूप वेक्टर नियंत्रण
	आरंभिक टॉर्क		180% पर 0 गति	180% पर 0 गति
	गति विनियमन सीमा		1:100	1:200
	गति स्थिरता सटीकता		±0.5%	±0.1%
	प्रतिक्रिया समय		≤20ms	≤5ms
	वी/एफ वक्र		बहु-खंड वी/एफ वक्रों की मनमानी सेटिंग तीन निश्चित वक्र: निरंतर टॉर्क, टॉर्क में कमी 0, टॉर्क में कमी 1
	टॉर्क बूस्ट		मैन्युअल सेटिंग: रेटेड आउटपुट का 0.0 ~ 30.0%; स्वचालित बूस्ट: लोड स्थिति के अनुसार बूस्ट टॉर्क को स्वचालित रूप से निर्धारित करें
	वर्तमान दमन		करंट कोस्ड-लूप नियंत्रण एक उचित सीमा के भीतर करंट को सटीक रूप से सीमित करता है, इस प्रकार करंट उछाल और फॉल्ट ट्रिपिंग से बचता है
	वोल्टेज दमन		ऐसी स्थितियों में जहां ग्रिड वोल्टेज में बार-बार उतार-चढ़ाव होता है या लगातार त्वरण और मंदी होती है, वोल्टेज को उचित सीमा के भीतर सीमित करने के लिए अद्वितीय वोल्टेज भविष्यवाणी नियंत्रण का उपयोग किया जाता है।
	आवृत्ति संकल्प	अनुरूप मात्रा	अधिकतम आउटपुट आवृत्ति का 0.1%
		डिजिटल मात्रा	0.01हर्ट्ज
	आवृत्ति सटीकता	अनुरूप मात्रा	अधिकतम आउटपुट आवृत्ति का 0.1%
		डिजिटल मात्रा	सेट आउटपुट आवृत्ति का 0.01%
विशिष्ट कार्य	मल्टी-स्पीड ऑपरेशन		8-स्टेज प्रोग्रामेबल मल्टी-स्पीड कंट्रोल, चयन के लिए 6 ऑपरेशन मोड उपलब्ध हैं
	दोलन आवृत्ति संचालन		दोलन आवृत्ति संचालन: पूर्व निर्धारित आवृत्ति और केंद्र आवृत्ति समायोज्य, शटडाउन और बिजली विफलता के बाद स्थिति स्मृति और बहाली
	पीआईडी नियंत्रण		अंतर्निर्मित पीआईडी नियंत्रक (पूर्व निर्धारित आवृत्ति उपलब्ध)
	RS485 संचार		मानक RS485 संचार फ़ंक्शन, MODBUS संचार प्रोटोकॉल का समर्थन करता है
	स्वचालित ऊर्जा-बचत		आउटपुट वोल्टेज और स्लिप मुआवजे को आउटपुट करंट के अनुसार वास्तविक समय में समायोजित करें, जिससे मोटर हर समय उच्चतम दक्षता पर काम कर सके।
	स्वचालित वोल्टेज विनियमन		सबसे स्थिर संचालन प्रभाव प्राप्त करने के लिए आवश्यकतानुसार गतिशील वोल्टेज विनियमन, स्थैतिक वोल्टेज विनियमन और गैर-वोल्टेज विनियमन के तीन तरीकों का चयन किया जा सकता है
	गति का पता लगाना और पुनः आरंभ करना		मोटर का स्मूथ रीस्टार्ट और इंस्टेंट-स्टॉप रीस्टार्ट
	विरोध करना		आसान सिस्टम एकीकरण के लिए एक आंतरिक काउंटर
	वाहक आवृत्ति		तीन-चरण वेक्टर संश्लेषण:1.5~12.0KHz
	फ़्रिक्वेंसी सेटिंग	एनालॉग इनपुट	वोल्टेज इनपुट: 0 ~ 10V (इनपुट प्रतिबाधा 10K) (ऊपरी और निचली सीमा निर्धारित की जा सकती है) वर्तमान इनपुट: 0 ~ 20mA (ऊपरी-सीमा वोल्टेज 12V) (ऊपरी और निचली सीमा निर्धारित की जा सकती है)
		डिजिटल इनपुट	ऑपरेशन पैनल, RS485 इंटरफ़ेस, UP/DW टर्मिनलों द्वारा सेट किया गया है, और एनालॉग इनपुट के साथ विभिन्न संयोजनों में भी सेट किया जा सकता है
	उत्पादन में संकेत	अनुरूप उत्पादन	1-वे0~10Vवोल्टेज या0~20mA वर्तमान सिग्नल
		डिजिटल आउटपुट	2-वे डीओ आउटपुट, 1-वे फॉल्ट रिले आउटपुट (टीए, टीबी, टीसी)
	ब्रेकिंग	पुनर्योजी ब्रेक लगाना	75% से अधिक
		डीसी ब्रेक लगाना	क्रमशः स्टार्टअप और स्टॉप के दौरान चयन योग्य, ऑपरेटिंग आवृत्ति 0 ~ 50.00 हर्ट्ज, ऑपरेटिंग समय 0 ~ 20.0 या निरंतर संचालन
सुरक्षा कार्य	बिजली आपूर्ति सुरक्षा		अंडर-वोल्टेज संरक्षण, तीन-चरण बिजली असंतुलन संरक्षण
	ऑपरेशन सुरक्षा		ओवर-करंट सुरक्षा, ओवर-वोल्टेज सुरक्षा, इन्वर्टर ओवरनेट सुरक्षा, इन्वर्टर ओवरलोड सुरक्षा, मोटर ओवरलोड सुरक्षा, आउटपुट चरण-नुकसान सुरक्षा, मॉड्यूल ड्राइव सुरक्षा, इनपुट चरण-नुकसान सुरक्षा, स्विचिंग बिजली आपूर्ति ओवरियोड सुरक्षा
	उपकरण विसंगति		वर्तमान पहचान विसंगति, ईईपीरोम मेमोरी विसंगति, नियंत्रण इकाई विसंगति, मोटर ओवरहीट, एमसी सगाई दोष, तापमान दोष
	मोटर कनेक्शन		मोटर कनेक्ट नहीं है, मोटर के असंतुलित तीन-चरण पैरामीटर, पैरामीटर पहचान त्रुटि
पर्यावरण	परिवेश का तापमान		-10℃ से+50℃ (नॉन-फ्रीजिंग)
	परिवेश आर्द्रता		90% से नीचे (नॉन-फ्रॉस्टिंग)
	आसपास का वातावरण		घर के अंदर (कोई सीधी धूप नहीं, कोई संक्षारक या ज्वलनशील गैसें नहीं, कोई तेल की धुंध, धूल आदि नहीं)
	ऊंचाई		1000 मीटर से नीचे
	सुरक्षा स्तर		आईपी20
	ठंडा करने की विधि		ज़बरदस्ती हवा को ठंडा करना
	कंपन स्तर		<20m/s²

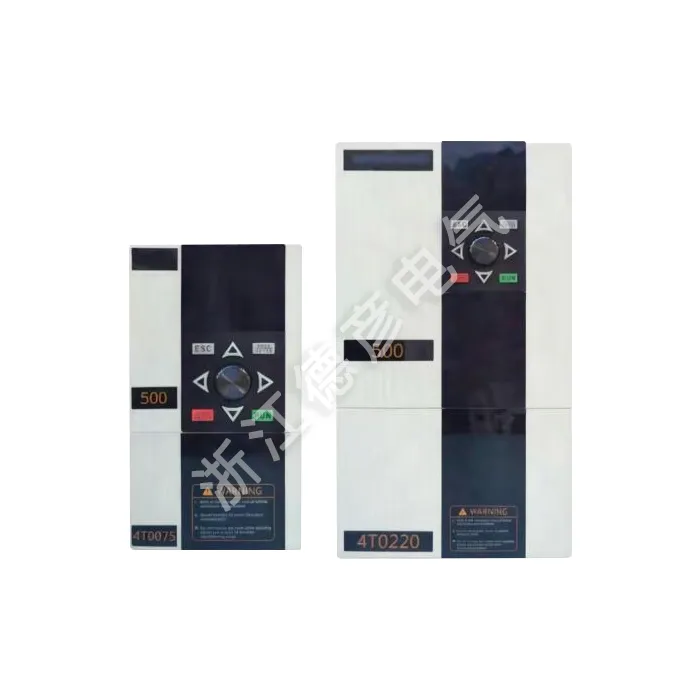

LNC500 General-Purpose Inverter (Single-Tube)
