स्विचगियर चुनने के लिए गाइड

मूलतः, का प्रकार चुननास्विचगियरएक निर्णय लेने की प्रक्रिया है जो "आवश्यकताओं को परिभाषित करने" से "मिलान मापदंडों" तक जाती है। चयन प्रक्रिया को स्पष्ट बनाने के लिए, मैंने इसे आठ प्रमुख आयामों में विभाजित किया है। आप इसे एक चेकलिस्ट की तरह उपयोग कर सकते हैं, प्रत्येक आइटम को अपनी वास्तविक स्थिति के अनुसार जाँच सकते हैं।

स्विचगियर चयन के लिए तीन मुख्य आयाम

चयन आयाम

मुख्य विचार

चयन मार्गदर्शन

1. वोल्टेज स्तर

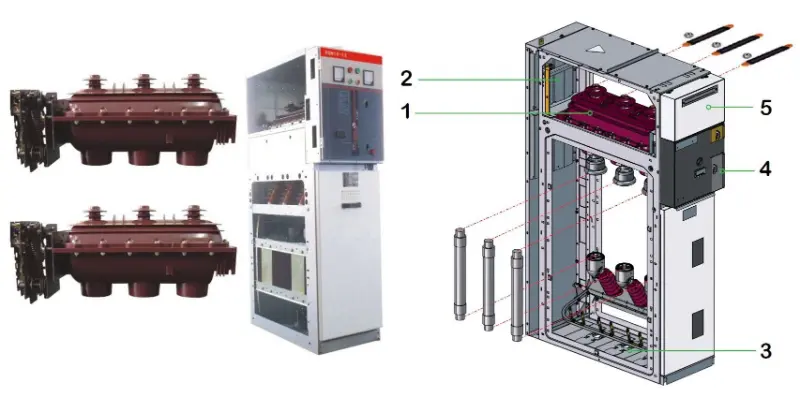

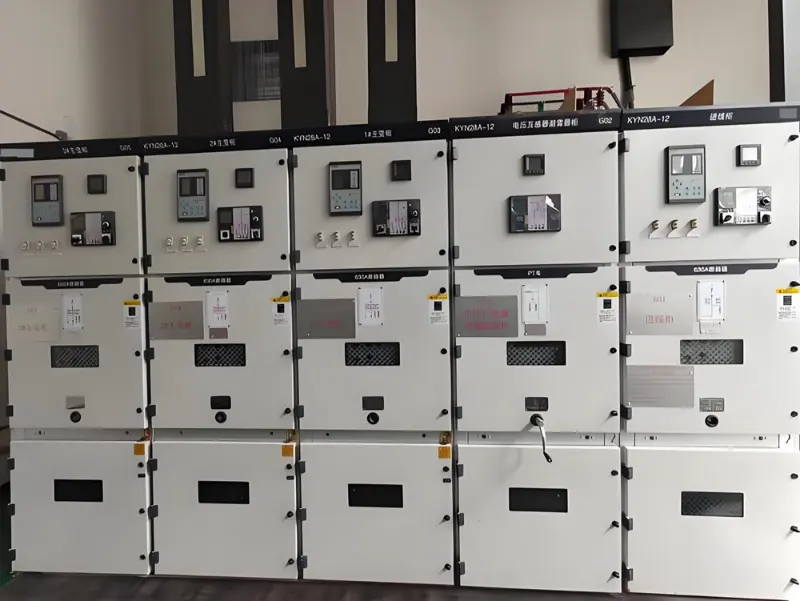

निर्धारित करें कि क्या यह उच्च-वोल्टेज प्रणाली (उदाहरण के लिए, 10kV, इनकमिंग लाइन/ट्रांसफार्मर प्राथमिक पक्ष के रूप में) या कम-वोल्टेज प्रणाली (उदाहरण के लिए, 380V/220V, आउटगोइंग लाइन/टर्मिनल वितरण के रूप में) के लिए है।

यह सबसे बुनियादी विभाजन है, जो सीधे उपकरण के इन्सुलेशन स्तर और आंतरिक घटकों को निर्धारित करता है।

2. स्थापना वातावरण

मूल्यांकन करें कि क्या यह इनडोर या आउटडोर इंस्टॉलेशन के लिए है, और क्या वॉटरप्रूफिंग (आईपी रेटिंग), नमी प्रतिरोध, संक्षारण प्रतिरोध, या विस्फोट सुरक्षा जैसी विशेष आवश्यकताएं हैं।  बाहरी उपयोग के लिए उच्च प्रवेश सुरक्षा रेटिंग (उदाहरण के लिए, IP54 या उच्चतर) और स्टेनलेस स्टील के बाड़ों की आवश्यकता होती है; आर्द्र/संक्षारक वातावरण के लिए पूरी तरह से बंद उपकरण या विशेष कोटिंग उपचार की आवश्यकता होती है।

3. कार्यात्मक उद्देश्य

मुख्य उद्देश्य को स्पष्ट रूप से परिभाषित करें: प्रकाश व्यवस्था, बिजली (उदाहरण के लिए, मोटर नियंत्रण), बिजली वितरण, पावर फैक्टर सुधार (कैपेसिटर बैंक), या मीटरिंग। प्रकाश वितरण बक्से में छोटे भार होते हैं और इन्हें दीवार पर लगाया जा सकता है; बिजली वितरण बक्सों में भारी भार होता है, वे अक्सर फर्श पर खड़े होते हैं, और अक्सर मोटर नियंत्रण इकाइयों की आवश्यकता होती है।

4. संरचनात्मक स्वरूप

निश्चित प्रकार (उदाहरण के लिए, जीजीडी, किफायती) या ड्रा-आउट प्रकार (उदाहरण के लिए, जीसीके/जीसीएस/एमएनएस, आसान रखरखाव, उच्च विश्वसनीयता) के बीच चुनें। निश्चित प्रकार बिखरे हुए भार, कुछ सर्किट और सीमित बजट वाली स्थितियों के लिए उपयुक्त है।

ड्रा-आउट प्रकार संकेंद्रित भार, कई सर्किट और उच्च बिजली आपूर्ति विश्वसनीयता आवश्यकताओं (जैसे, डेटा सेंटर, पेट्रोकेमिकल उद्योग) वाली स्थितियों के लिए उपयुक्त है।

5. विद्युत पैरामीटर

सिस्टम के रेटेड वोल्टेज, आवृत्ति और परिकलित करंट की जाँच करें। अधिक महत्वपूर्ण बात, शॉर्ट-सर्किट स्थितियों के तहत गतिशील और थर्मल स्थिरता आवश्यकताओं का अनुपालन सुनिश्चित करना है। सर्किट ब्रेकर की ब्रेकिंग क्षमता स्थापना बिंदु पर अधिकतम शॉर्ट-सर्किट करंट से अधिक होनी चाहिए।  सुरक्षित संचालन के लिए पैरामीटर मिलान मौलिक है। यह केवल अनुभव या अनुमान पर नहीं, बल्कि कठोर गणनाओं पर आधारित होना चाहिए।                6. परियोजना प्रकृति

क्या यह एक नई निर्माण परियोजना, नवीकरण परियोजना, या क्षमता विस्तार परियोजना है?

नए निर्माण के लिए, उच्च गुणवत्ता वाले, अत्यधिक विश्वसनीय नए उत्पादों को प्राथमिकता दें। नवीनीकरण/विस्तार के लिए, आसान सिस्टम एकीकरण के लिए मौजूदा कैबिनेट प्रकार का संदर्भ लें।

7. स्थापना स्थान

विद्युत कक्ष की लंबाई, चौड़ाई और ऊंचाई मापें, विशेष रूप से अलमारियाँ के सामने और पीछे के संचालन गलियारों की चौड़ाई।

स्थान की उपलब्धता सीधे तौर पर कैबिनेट आयाम और लेआउट को सीमित करती है। उदाहरण के लिए, पीछे के गलियारे की चौड़ाई को रखरखाव की आवश्यकताओं को पूरा करना चाहिए, और 6 मीटर से अधिक लंबी अलमारियों की पंक्तियों के लिए दो निकास बिंदुओं की आवश्यकता होती है।

8. रखरखाव और प्रबंधन परिचालन कर्मियों के तकनीकी कौशल स्तर और रखरखाव सुविधा के लिए आवश्यकताओं पर विचार करें।

ड्रा-आउट अलमारियाँ अच्छी इकाई विनिमेयता प्रदान करती हैं; रखरखाव के दौरान, बिजली आपूर्ति को तुरंत बहाल करने के लिए दोषपूर्ण इकाई को बाहर निकाला जा सकता है, लेकिन लागत अधिक होती है।

सामान्य स्विचगियर मॉडल और लागू परिदृश्य

मुख्य आयामों को समझने के बाद, आइए कई सामान्य प्रकारों पर नजर डालेंलो-वोल्टेज स्विचगियरबाजार पर। This will help you match your abstract requirements with specific products.

मॉडल श्रृंखला संरचना प्रकार मूल विशेषताएँ

विशिष्ट लागू परिदृश्य

:--------  :-----------------  :----------------------------------------------------------------

जीजीडी फिक्स्ड किफायती और व्यावहारिक, सरल सर्किटरी, लेकिन रखरखाव के लिए बिजली आउटेज की आवश्यकता होती है।

औद्योगिक और खनन उद्यम, लागत संवेदनशीलता वाले निर्माण स्थल, कम सर्किट और बिजली आपूर्ति निरंतरता के लिए कम आवश्यकताएं।

जीसीके     ड्रा-आउट

मोटर नियंत्रण केंद्र (एमसीसी) इकाइयों से बना है। पृथक सर्किट अच्छी सुरक्षा और विश्वसनीयता प्रदान करते हैं। पैसे के लिए अच्छा मूल्य प्रदान करता है।

बिजली प्रणालियाँ, औद्योगिक और खनन उद्यम, ऊँची इमारतें जिन्हें बिजली रूपांतरण, वितरण और मोटर नियंत्रण की आवश्यकता होती है। वर्तमान में व्यापक रूप से उपयोग किया जाने वाला प्रकार।

जीसीएस ‍ ड्रा-आउट

जीसीके पर आधारित बेहतर डिजाइन, लचीली संरचना, दराज इकाइयों की अच्छी विनिमेयता। प्रारंभिक संस्करणों में सुरक्षा का स्तर अपेक्षाकृत कम था।  बड़े बिजली संयंत्रों, पेट्रोकेमिकल सुविधाओं आदि में वितरण प्रणालियों के लिए उच्च स्वचालन स्तर और कंप्यूटर के साथ इंटरफ़ेस क्षमता की आवश्यकता होती है।

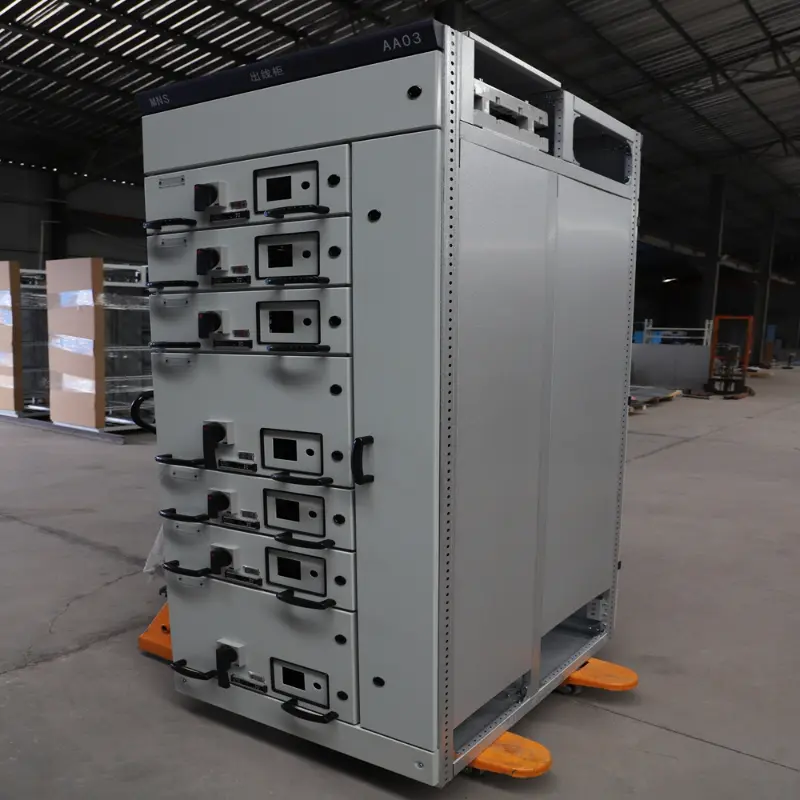

एमएनएस       ड्रा-आउट

कॉम्पैक्ट डिजाइन, मॉड्यूलर संरचना, उत्कृष्ट कारीगरी, उच्च सुरक्षा स्तर, बेहतर प्रदर्शन, लेकिन अपेक्षाकृत अधिक लागत (जीसीएस से लगभग दोगुना)।  बिजली आपूर्ति की विश्वसनीयता, सुरक्षा और स्थान उपयोग के लिए अत्यधिक उच्च मांग वाली स्थितियाँ, जैसे बड़े डेटा केंद्र, उच्च स्तरीय होटल और सटीक विनिर्माण कार्यशालाएँ।

> संक्षेप में, जीजीडी से एमएनएस तक, इसे प्रदर्शन और लागत दोनों में प्रगति के रूप में देखा जा सकता है। अधिकांश पारंपरिक परियोजनाओं के लिए, जीसीके अक्सर एक विवेकपूर्ण विकल्प होता है जो किफायत और विश्वसनीयता को संतुलित करता है।
