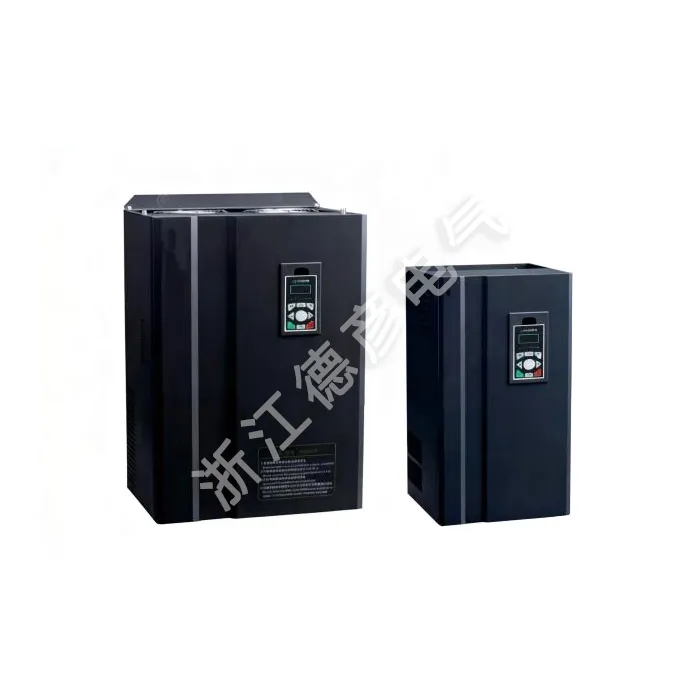

स्थायी चुंबक तुल्यकालिक इन्वर्टर

डेयान इलेक्ट्रिक एकीकृत अनुसंधान एवं विकास, उत्पादन और सेवा के साथ एक पेशेवर औद्योगिक विद्युत आपूर्तिकर्ता है, जो यूरोपीय और अमेरिकी बाजारों में अच्छी कीमत का लाभ और व्यापक कवरेज प्रदान करता है। इसके LNC860E परमानेंट मैग्नेट सिंक्रोनस इन्वर्टर में उन्नत वेक्टर नियंत्रण और स्थिर गुणवत्ता है। थोक खरीद के लिए उपयुक्त, यह सीएनसी केंद्रों जैसे उच्च-स्तरीय परिदृश्यों में कार्य करता है, सटीक और विश्वसनीय मोटर गति विनियमन प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

LNC860E श्रृंखला स्थायी चुंबक सिंक्रोनस इनवर्टर सामान्य-उद्देश्य उच्च-प्रदर्शन वेक्टर आवृत्ति कनवर्टर्स हैं, जिनका उपयोग मुख्य रूप से तीन-चरण एसी सिंक्रोनस मोटर्स की गति और टॉर्क को नियंत्रित और समायोजित करने के लिए किया जाता है। यह 32-बिट डीएसपी चिप का उपयोग करता है और इसमें बंद-लूप वेक्टर नियंत्रण, ओपन-लूप वेक्टर नियंत्रण और टॉर्क नियंत्रण जैसे अंतर्निहित कोर नियंत्रण एल्गोरिदम हैं, जो उच्च प्रदर्शन और उच्च परिशुद्धता के साथ स्थायी-चुंबक सिंक्रोनस मोटर्स के ड्राइव नियंत्रण को सक्षम करते हैं। यह कम गति पर उच्च-टॉर्क आउटपुट प्रदान करता है, इसमें अच्छी गतिशील विशेषताएँ, अत्यधिक मजबूत अधिभार क्षमता है, और विभिन्न पीजी कार्डों का समर्थन करता है। उत्पाद की विश्वसनीयता और पर्यावरणीय अनुकूलन क्षमता में सुधार करते हुए, यह ग्राहक उपयोगिता और उद्योग विशेषज्ञता के लिए डिजाइन को भी मजबूत करता है। अधिक अनुकूलित कार्यों, अधिक लचीले अनुप्रयोगों और अधिक स्थिर प्रदर्शन के साथ, इसे इंजेक्शन मोल्डिंग मशीन, एयर कंप्रेसर, मध्यम से उच्च पावर सर्वो सिस्टम, सीएनसी मशीनिंग केंद्र, उठाने वाले उपकरण और कपड़ा उपकरण जैसे मध्य-से-उच्च-अंत अनुप्रयोग परिदृश्यों में व्यापक रूप से उपयोग किया जा सकता है। यह स्थायी चुंबक सिंक्रोनस इन्वर्टर 485 संचार फ़ंक्शन के साथ मानक आता है, और 22 किलोवाट और उससे कम की शक्ति ब्रेकिंग यूनिट के साथ मानक आती है। पावर रेंज: 0.75kW~400kW-380V।

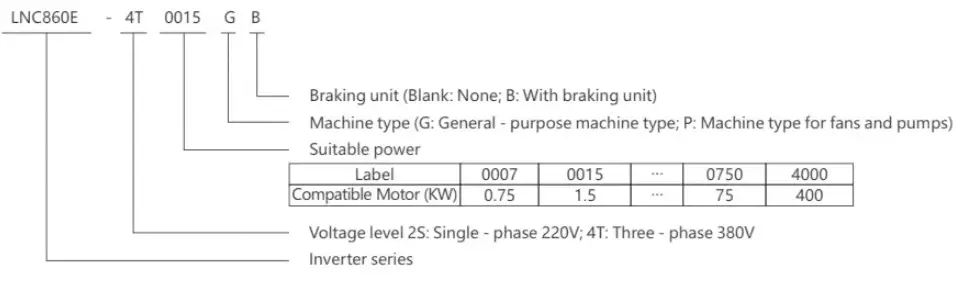

मॉडल का अर्थ

LNC860E Permanent Magnet Synchronous Inverter

उत्पाद की विशेषताएँ

▲ खुला - लूप और बंद - स्थायी - चुंबक तुल्यकालिक मोटर्स के लिए लूप वेक्टर नियंत्रण विभिन्न एनकोडर का समर्थन करता है: एबीजेड वृद्धिशील, यूवीडब्ल्यू वृद्धिशील और रिज़ॉल्वर
▲ वाइड वोल्टेज इनपुट, स्वचालित आउटपुट वोल्टेज विनियमन (एवीआर), क्षणिक बिजली हानि के दौरान नॉन-स्टॉप ऑपरेशन, मजबूत अनुकूलनशीलता के साथ
▲ विभिन्न आवृत्ति सेटिंग विधियों का समर्थन करता है: डिजिटल सेटिंग, एनालॉग मात्रा सेटिंग, पीआईडी सेटिंग, आरएस485 संचार सेटिंग
▲ स्पीड ट्रैकिंग फ़ंक्शन के साथ सुचारू स्टार्ट-अप और स्थिर संचालन
ऊर्जा बचाने के लिए डीसी बस साझा कर सकते हैं
▲ कम शोर और मजबूत विरोधी हस्तक्षेप क्षमता
▲ मजबूत अधिभार क्षमता, रेटेड टॉर्क का 150% 60 सेकंड तक काम कर सकता है
▲ निर्मित - उन्नत पीआईडी एल्गोरिदम, तेज प्रतिक्रिया, मजबूत अनुकूलनशीलता और आसान डिबगिंग के साथ
▲16 - चरण गति नियंत्रण, समय, स्थिर गति और दिशात्मक नियंत्रण जैसे बहु-फ़ंक्शन तर्क नियंत्रण प्राप्त करने के लिए सरल पीएलसी
▲ एकाधिक सुरक्षा कार्य: ओवर-वोल्टेज, ओवर-करंट, ओवरलोड, ओवर-हीट, आदि
▲ चीनी और अंग्रेजी में एलसीडी पैनल डिस्प्ले और संचालन का समर्थन करता है प्रोफिबस - डीपी और मोडबस संचार का समर्थन करता है
▲संरचनात्मक रूप से एक स्वतंत्र वायु वाहिनी डिज़ाइन को अपनाता है, पंखे को अच्छी गर्मी लंपटता प्रदर्शन के साथ, स्वतंत्र रूप से अलग किया जा सकता है

नेमप्लेट निर्देश

नमूना:	LNC860E-4T0040GB/4T0055PB
शक्ति:	4KW9A/5.5K
इनपुट:	3PH AC380V 50HZ/60HZ
आउटपुट:	3PH AC0V-380V 0HZ-400HZ
एस.एन.:	बारकोड

तकनीकी निर्देश

वस्तु		विनिर्देश
नियंत्रण विशेषताएँ	आउटपुट आवृत्ति	0-500Hz
	वाहक आवृत्ति	0.8kHz~12kHz। वाहक आवृत्ति को लोड विशेषताओं के अनुसार स्वचालित रूप से समायोजित किया जा सकता है
	आउटपुट आवृत्ति संकल्प	0.01हर्ट्ज
	नियंत्रण मोड	ओपन-लूप वेक्टर नियंत्रण (एसवीसी) वी/एफ नियंत्रण बंद-लूप वेक्टर नियंत्रण (एफवीसी)
	टोक़ विशेषताएँ	टॉर्क मुआवजे और स्लिप मुआवजे के साथ, शुरुआती टॉर्क 0.25 हर्ट्ज (एसवीसी) पर 150% तक पहुंच सकता है।
	टॉर्क नियंत्रण सटीकता	±5%(एफवीसी)
	स्टाल रोकथाम कार्रवाई मानदंड	रेटेड करंट के प्रतिशत के रूप में सेट करें, 20% से 250% तक
	गति विनियमन सीमा	1:100(एसवीसी) 1:1000(एफवीसी)
	गति स्थिरीकरण सटीकता	±0.5%(एसवीसी) ±0.02%(एफवीसी)
	अधिभार क्षमता	एक मिनट के लिए रेटेड आउटपुट करंट का 150%
	वी/एफ वक्र	चार मोड: रैखिक; बहु-बिंदु पूर्ण वी/एफ पृथक्करण; अपूर्ण वी/एफ पृथक्करण
	त्वरण और मंदी वक्र	रैखिक या एस-वक्र त्वरण और मंदी मोड; चार त्वरण और मंदी के समय; त्वरण और मंदी की समय सीमा 0.1 ~ 6500.0s
	डीसी ब्रेक लगाना	DC ब्रेकिंग आवृत्ति.0.00Hz～अधिकतम आवृत्ति.ब्रेकिंग समय:0.0s~36.0s, ब्रेकिंग क्रिया वर्तमान मान:0.0%~100.0%
	जॉग नियंत्रण	जॉग फ़्रीक्वेंसी रेंज: 0.00Hz ~ अधिकतम आवृत्ति, जॉग त्वरण और मंदी का समय 0.1s ~ 6500.0s
	सरल पीएलसी, मल्टी-स्टेप स्पीड ऑपरेशन	अंतर्निहित पीएलसी या नियंत्रण टर्मिनलों के माध्यम से 16-चरणीय गति संचालन प्राप्त किया जा सकता है
	अंतर्निहित पीआईडी	यह प्रक्रिया-नियंत्रण बंद-लूप नियंत्रण प्रणाली को आसानी से महसूस कर सकता है
	स्वचालित वोल्टेज विनियमन (एवीआर)	जब ग्रिड वोल्टेज बदलता है, तो यह स्वचालित रूप से एक स्थिर आउटपुट वोल्टेज बनाए रख सकता है
	तेज़ वर्तमान-सीमित कार्य	अति-वर्तमान दोषों को अधिकतम सीमा तक कम करें और आवृत्ति कनवर्टर के सामान्य संचालन की रक्षा करें
परिचालन विशिष्टताएं	ऑपरेटिंग कमांड चैनल	तीन चैनल: ऑपरेशन पैनल द्वारा दिए गए, नियंत्रण टर्मिनलों द्वारा दिए गए, सीरियल संचार पोर्ट द्वारा दिए गए। इसे विभिन्न तरीकों से स्विच किया जा सकता है
	आवृत्ति स्रोत	दस आवृत्ति स्रोत: पैनल नॉब द्वारा दिए गए, ऑपरेशन पैनल द्वारा दिए गए, एनालॉग वोल्टेज द्वारा दिए गए, एनालॉग करंट द्वारा दिए गए, RS485 संचार द्वारा दिए गए, जिन्हें विभिन्न तरीकों से स्विच किया जा सकता है
	सहायक आवृत्ति स्रोत	दस सहायक आवृत्ति स्रोत। यह लचीले ढंग से सहायक आवृत्ति फ़ाइन-ट्यूनिंग और आवृत्ति संश्लेषण प्राप्त कर सकता है
	एनपुट टर्मिनल	छह डिजिटल इनपुट टर्मिनल, जिनमें से एक का उपयोग हाई-स्पीड पल्स इनपुट के रूप में किया जा सकता है। दो एनालॉग इनपुट चैनल, Al1:इनपुट रेंज0~+10V,Al2:इनपुट रेंज0~+10V/0-20mA
	आउटपुट टर्मिनल	एक हाई-स्पीड पल्स आउटपुट टर्मिनल, OkHz~50kHz से एक स्क्वायर-वेव सिग्नल आउटपुट करने में सक्षम, जो सेट आवृत्ति और आउटपुट फ्रीक्वेंसी जैसी भौतिक मात्राओं के आउटपुट का एहसास कर सकता है। इसे ओपन-ड्रेन प्रकार के रूप में चुना जा सकता है एक डिजिटल आउटपुट टर्मिनल एक रिले आउटपुट टर्मिनल दो एनालॉग आउटपुट टर्मिनल: OV~10V/0-20mA, जो आउटपुट फ्रीक्वेंसी/करंट/वोल्टेज/फ़्रीक्वेंसी कमांड/रोटेशनल स्पीड/पावर फैक्टर सिग्नल के आउटपुट को इंगित कर सकता है।
डिस्प्ले और कीबोर्ड ऑपरेशन	नेतृत्व में प्रदर्शन	यह 8 फ़ंक्शन कुंजियों, 5-अंकीय 7-सेगमेंट एलईडी और 5 स्टेटस एलईडी संकेतकों से सुसज्जित है जो फॉरवर्ड रोटेशन, रिवर्स रोटेशन, रीसेट, स्टॉप, जॉग, साथ ही पैरामीटर सेटिंग और डिस्प्ले कर सकते हैं।
डिस्प्ले और कीबोर्ड ऑपरेशन	संरक्षण समारोह	पावर-ऑन पर मोटर शॉर्ट-सर्किट का पता लगाना, इनपुट और आउटपुट चरण-हानि सुरक्षा, ओवर-करंट सुरक्षा, ओवर-वॉयटेज सुरक्षा, अंडर-वोल्टेज सुरक्षा, ओवर-हीट सुरक्षा अधिभार सुरक्षा इत्यादि।
पर्यावरण	आवेदन स्थान	घर के अंदर, सीधे सूर्य के प्रकाश के संपर्क में नहीं, धूल, संक्षारक गैसों, ज्वलनशील गैसों, तेल धुंध, जल वाष्प, टपकता पानी या नमक आदि से मुक्त।
	ऊंचाई	1000 मीटर से कम
	परिवेश आर्द्रता	-10℃~+40℃ (जब परिवेश का तापमान 40℃~50℃ के बीच होता है, तो व्युत्पन्न ऑपरेशन की आवश्यकता होती है)
	नमी	95% आरएच से कम, पानी की बूंदों के संघनन के बिना
	कंपन	5.9m/s²(0.6g) से कम
	भंडारण तापमान	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
