ट्रांसफार्मर के मूल्यांकन के लिए पांच प्रमुख मेट्रिक्स क्या हैं?

के लिए पांच प्रमुख मेट्रिक्सट्रांसफार्मर का मूल्यांकनअंतरराष्ट्रीय मानकों (आईईसी 60076) और उद्योग इंजीनियरिंग प्रथाओं पर आधारित गुणवत्ता, मुख्य रूप से ट्रांसफार्मर प्रदर्शन दक्षता, सुरक्षा विश्वसनीयता और परिचालन स्थिरता पर ध्यान केंद्रित करती है। नीचे पांच मुख्य मेट्रिक्स की व्यवस्थित व्याख्या दी गई है:

1. रेटेड क्षमता

उस स्पष्ट शक्ति को संदर्भित करता है जो एक ट्रांसफार्मर रेटेड वोल्टेज, रेटेड आवृत्ति और निर्दिष्ट शीतलन स्थितियों के तहत विस्तारित अवधि में लगातार प्रदान कर सकता है, जिसे केवीए या एमवीए में मापा जाता है।

कार्य: ट्रांसफार्मर की भार-वहन क्षमता निर्धारित करता है और चयन के लिए प्राथमिक आधार के रूप में कार्य करता है।

चयन सिद्धांत: कुल भार शक्ति (शक्ति कारक और एक साथ कारक पर विचार करते हुए) के आधार पर, ओवरलोडिंग और हीटिंग ("बड़ी गाड़ी खींचने वाला छोटा घोड़ा") या निष्क्रिय हानि अपशिष्ट ("बड़ा घोड़ा छोटी गाड़ी खींचने वाला बड़ा घोड़ा") से बचने के लिए 15% -25% मार्जिन आरक्षित होता है।

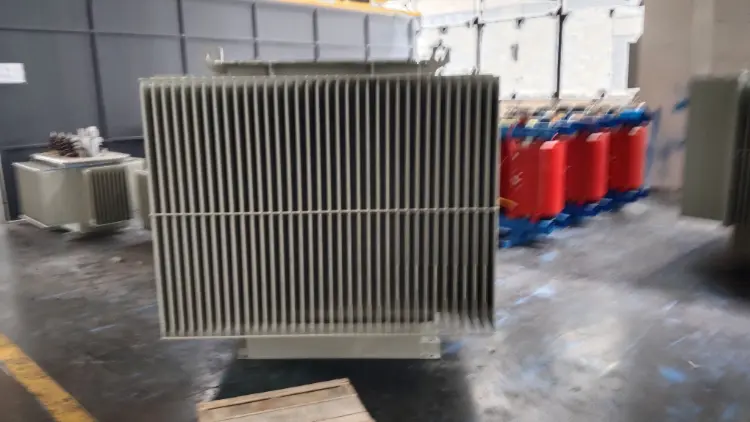

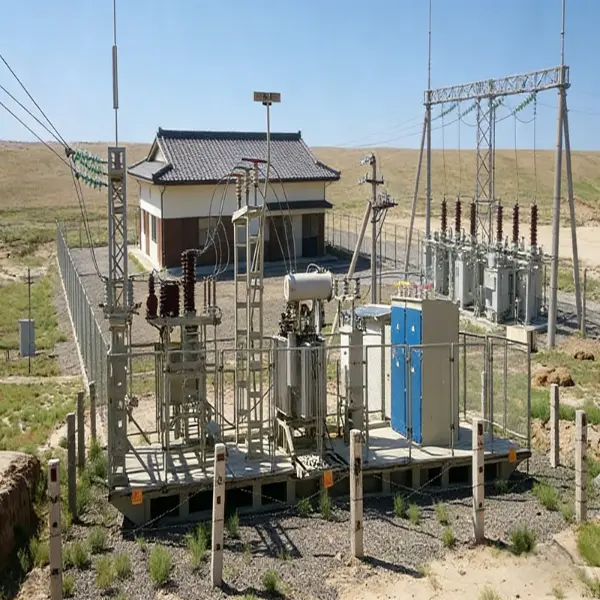

इंजीनियरिंग अनुप्रयोग: 35 केवी ट्रांसफार्मर आमतौर पर 1 से 40 एमवीए तक होते हैं, जबकि फोटोवोल्टिक स्टेप-अप स्टेशन आमतौर पर 400 से 1000 केवीए इकाइयों का उपयोग करते हैं।

उत्पाद पैरामीटर उदाहरण: डेयान इलेक्ट्रिक के 35kV ट्रांसफार्मर की रेटेड क्षमता 160 kVA है; ज़ियांगटोंग इलेक्ट्रिक का ड्राई-टाइप ट्रांसफार्मर 400 केवीए पर रेट किया गया है।

2. नो-लोड लॉस

इसे आयरन लॉस के रूप में भी जाना जाता है, यह सक्रिय बिजली हानि को संदर्भित करता है जब ट्रांसफार्मर का द्वितीयक पक्ष ओपन-सर्किट होता है और प्राथमिक पक्ष रेटेड वोल्टेज के अधीन होता है। इसमें मुख्य रूप से कोर हिस्टैरिसीस और एड़ी वर्तमान नुकसान शामिल हैं।

प्रभावित करने वाले कारक: कोर सामग्री (उदाहरण के लिए, कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट), लैमिनेटिंग प्रक्रिया, चुंबकीय प्रवाह घनत्व डिजाइन।

ऊर्जा दक्षता महत्व: ट्रांसफार्मर ऊर्जा दक्षता के मूल्यांकन के लिए एक मुख्य मीट्रिक। अल्ट्रा-प्रीमियम दक्षता उत्पादों में नो-लोड हानि ≤ 0.6W/kg है।

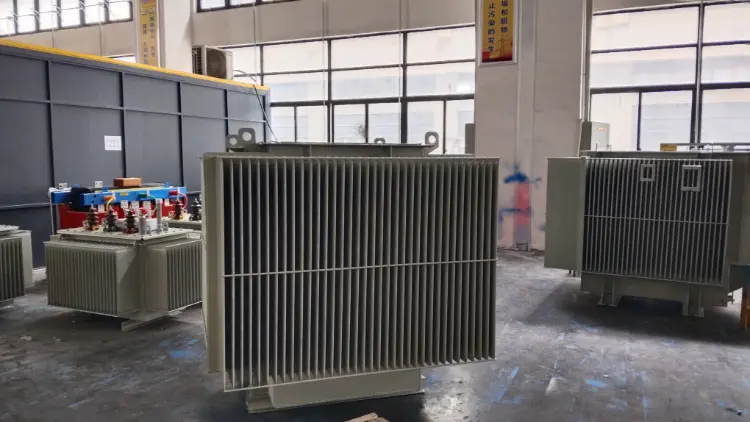

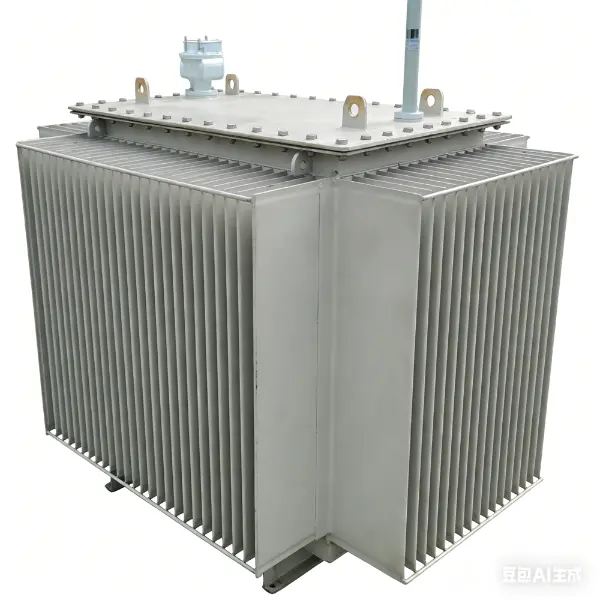

विशिष्ट मान: 160kVA तेल में डूबे ट्रांसफार्मर में 280W के आसपास नो-लोड हानि होती है; उच्च दक्षता वाले मॉडल 200W से नीचे गिर सकते हैं।

3. भार हानि

तांबे के नुकसान के रूप में भी जाना जाता है, यह रेटेड वर्तमान के तहत घुमावदार प्रतिरोध द्वारा उत्पन्न सक्रिय बिजली हानि को संदर्भित करता है, जो लोड वर्तमान के वर्ग के आनुपातिक है।

प्रभावित करने वाले कारक:

कंडक्टर सामग्री (तांबा एल्यूमीनियम से बेहतर प्रदर्शन करता है), क्रॉस-सेक्शनल क्षेत्र और कनेक्शन प्रक्रिया।

मूल्यांकन मूल्य:

परिचालन लागत पर सीधा प्रभाव पड़ता है; कम नुकसान से बेहतर दीर्घकालिक ऊर्जा दक्षता प्राप्त होती है।

विशिष्ट मान:

160kVA ट्रांसफार्मर में 2820W के आसपास लोड हानि होती है, जबकि उच्च दक्षता वाले मॉडल को 2500W से नीचे नियंत्रित किया जा सकता है।

उत्पाद पैरामीटर उदाहरण: डेयान इलेक्ट्रिक ट्रांसफार्मर लोड हानि 2820W है

4. शॉर्ट-सर्किट प्रतिबाधा (%)

जब द्वितीयक पक्ष शॉर्ट-सर्किट होता है, तो प्राथमिक पक्ष पर रेटेड करंट लागू करने के लिए आवश्यक रेटेड वोल्टेज के प्रतिशत को संदर्भित करता है, जो ट्रांसफार्मर के आंतरिक प्रतिरोध के परिमाण को दर्शाता है।

कार्य:

शॉर्ट-सर्किट करंट को सीमित करता है (उच्च प्रतिबाधा शॉर्ट-सर्किट करंट को कम करता है);

वोल्टेज विनियमन दर को प्रभावित करता है (उच्च प्रतिबाधा लोड उतार-चढ़ाव के दौरान अधिक वोल्टेज ड्रॉप का कारण बनता है)।

विशिष्ट रेंज:

वितरण ट्रांसफार्मर: 4%-6% (स्थिरता और वोल्टेज ड्रॉप को संतुलित करना);

औद्योगिक हेवी-ड्यूटी (जैसे, आर्क फर्नेस): 8%-15%;

जब कई इकाइयाँ समानांतर में काम करती हैं, तो प्रतिबाधा विचलन ≤±0.5% होना चाहिए।

उत्पाद उदाहरण:

हुआरुई इलेक्ट्रिक: 4.5% प्रतिबाधा वोल्टेज

ज़ियांगटोंग इलेक्ट्रिक: 4.0% प्रतिबाधा वोल्टेज

5. इन्सुलेशन प्रदर्शन

वाइंडिंग के बीच और वाइंडिंग और जमीन के बीच इन्सुलेशन ताकत और उम्र बढ़ने की स्थिति को कवर करता है, जिससे सुरक्षित संचालन की नींव बनती है।

मुख्य परीक्षण आइटम:

इन्सुलेशन प्रतिरोध: megohmmeter के साथ मापा जाता है, इन्सुलेशन सूखापन और उम्र बढ़ने की डिग्री को दर्शाता है;

पावर फ़्रीक्वेंसी झेलने वाला वोल्टेज: निर्दिष्ट वोल्टेज (उदाहरण के लिए, 35kV वाइंडिंग के लिए 75kV) को बिना ब्रेकडाउन के 1 मिनट तक झेलता है;

आंशिक निर्वहन (पीडी): ≤3pC इष्टतम है; इस सीमा से अधिक होना इन्सुलेशन गिरावट को इंगित करता है;

इन्सुलेशन वर्ग: क्लास ए (105 डिग्री सेल्सियस), क्लास एफ (155 डिग्री सेल्सियस), क्लास एच (180 डिग्री सेल्सियस), तापमान वृद्धि सीमा निर्धारित करता है।

मानक आधार: जीबी/टी 6451 और आईईसी 60076 दोनों अनिवार्य रूप से वोल्टेज और आंशिक डिस्चार्ज सीमा का सामना करने वाले इन्सुलेशन को निर्दिष्ट करते हैं।

उत्पाद पैरामीटर उदाहरण: जिंगहेंगजिन-निर्मित ट्रांसफार्मर में इन्सुलेशन स्तर LI200AC85 है; जिन्यु इलेक्ट्रिक का इन्सुलेशन वर्ग एच है।

अनुपूरक टिप्पणियाँ: अन्य महत्वपूर्ण सहायक संकेतक

हालाँकि ये "पाँच मुख्य मापदंडों" में से नहीं हैं, फिर भी ये इंजीनियरिंग अभ्यास में आवश्यक हैं:

तापमान वृद्धि: शीर्ष तेल तापमान वृद्धि ≤60K, घुमावदार तापमान वृद्धि ≤65K (IEC 60076-2);

कनेक्शन समूहः Dyn11 वितरण के लिए मुख्यधारा है, तीसरे-हार्मोनिक विरूपण को दबाता है और तीन-चरण असंतुलित भार के तहत स्थिर संचालन सुनिश्चित करता है;

शीतलन विधिः तेल में डूबे प्राकृतिक शीतलन (ओएनएएन) और शुष्क प्रकार के वायु शीतलन (एएन) गर्मी अपव्यय दक्षता और पर्यावरणीय प्रयोज्यता को प्रभावित करते हैं;
