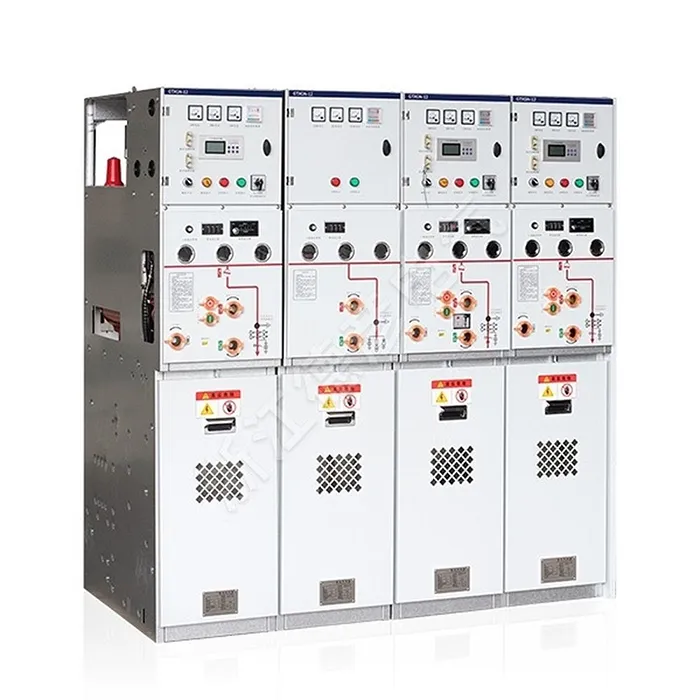

एसी मेटल-इंसुलेटेड रिंग मेन स्विचगियर

परियोजना

इकाई

पैरामीटर

दिनचर्या

रेटेड वोल्टेज

के.वी

12

रेटेड आवृत्ति

हर्ट्ज

50

पावर फ़्रीक्वेंसी वोल्टेज का सामना करती है

केवी/मिनट

42/48

बिजली आवेग वोल्टेज

के.वी

75/85

आर्क अवधि

S

≥0.5

घटकों के लिए आईपी रेटिंग (मीटरिंग कैबिनेट को छोड़कर)

आईपी67

संलग्नक सुरक्षा रेटिंग

IP4X

कम्पार्टमेंट सुरक्षा रेटिंग

आईपी2एक्स

ऑपरेटिंग विद्युत आपूर्ति वोल्टेज

V

DC24、48、110、220

AC110、220

बसबार प्रणाली

वर्तमान मूल्यांकित

A

630(1250)

रेटेड शॉर्ट-टाइम करंट झेलें

केए/एस

20/4(25/4)

रेटेड पीक करंट झेलने योग्य

के.ए

50(63)

रेटेड पीक करंट झेलने योग्य

के.ए

50

लोड स्विच यूनिट

वर्तमान मूल्यांकित

A

630

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट

के.ए

50

रेटेड शॉर्ट-टाइम करंट झेलें

केए/एस

20/4

लोड स्विच यांत्रिक जीवन

दूसरा

लोड स्विच का विद्युत जीवन

दूसरा

ई3

आंशिक निर्वहन

पीसी

≤5

सर्किट ब्रेकर यूनिट

वर्तमान मूल्यांकित

A

630(1250)

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

के.ए

20(25)

परियोजना

इकाई

पैरामीटर

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट

के.ए

50(63)

रेटेड शॉर्ट-टाइम करंट झेलें

केए/एस

20/4(25/4)

सर्किट ब्रेकरों का यांत्रिक जीवन

दूसरा

20000

सर्किट ब्रेकरों की सेवा जीवन

दूसरा

ई2

रेटेड ऑपरेटिंग अनुक्रम

0-0.3s-CO-180s-CO

आंशिक निर्वहन

पीसी

≤5

लोड स्विच-फ्यूज संयोजन विद्युत इकाई

रेटेड वर्तमान (अधिकतम)

A

200

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

के.ए

31.5

रेटेड वर्तमान (अधिकतम)

के.ए

80

आंशिक निर्वहन

पीसी

3150

स्विच डिस्कनेक्ट करें

वर्तमान मूल्यांकित

A

630/1250

रेटेड शॉर्ट-टाइम करंट झेलें

के.ए

20/25

रेटेड कम समय अवधि

S

4

रेटेड पीक करंट झेलने योग्य

के.ए

50/63

यांत्रिक जीवन

दूसरा

3000

ग्राउंडिंग स्विच

वर्तमान मूल्यांकित

A

630/1250

रेटेड शॉर्ट-टाइम करंट झेलें

K

20/25

रेटेड कम समय अवधि

S

4

रेटेड पीक करंट झेलने योग्य

k

50/63

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)

के.ए

50

रेटेड शॉर्ट-सर्किट समापन वर्तमान चक्र

दूसरा

2

यांत्रिक जीवन

दूसरा

3000
