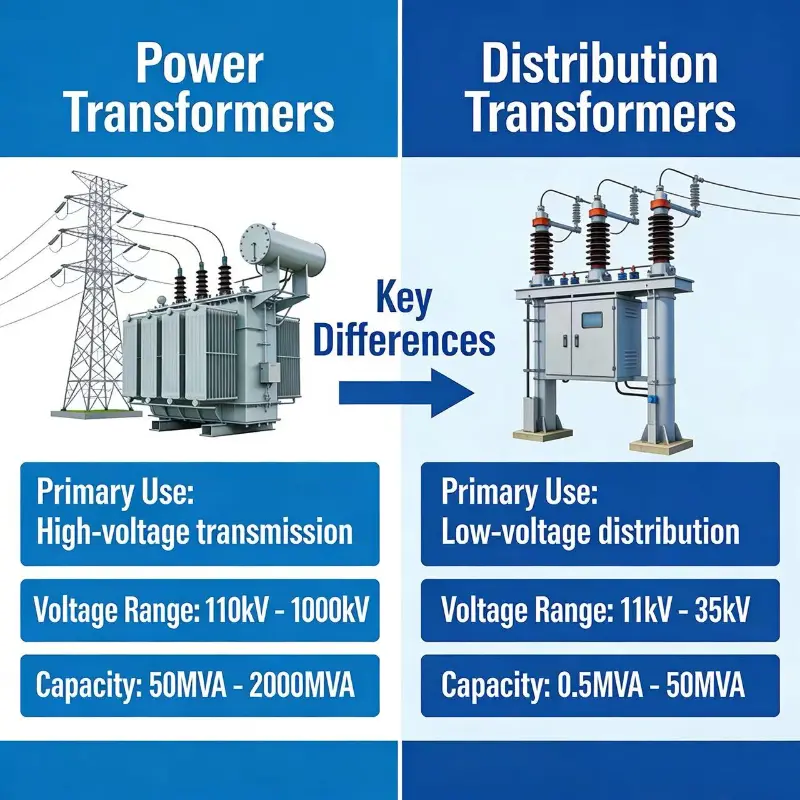

पावर ट्रांसफार्मर और वितरण ट्रांसफार्मर के बीच क्या अंतर है?

पावर ट्रांसफार्मर मुख्य रूप से ट्रांसमिशन नेटवर्क से जुड़े होते हैं जहां उनका उपयोग मूल रूप से उच्च वोल्टेज पर किया जाता है, जबकि वितरण ट्रांसफार्मर का उपयोग वितरण अंत में किया जाता है इसलिए उन्हें हमेशा कम वोल्टेज स्तर का सामना करना पड़ता है।

अब आते हैं मतभेदों पर

1. चूंकि इनका उपयोग ट्रांसमिशन नेटवर्क में किया जाता है इसलिए ये आम तौर पर > 33 केवी पर संचालित होते हैं जबकि वितरण ट्रांसफार्मर आम तौर पर <33 केवी पर जुड़े होते हैं।

2. उच्च वोल्टेज रेटिंग के कारण बिजली ट्रांसफार्मर का इन्सुलेशन स्तर बहुत अधिक है जबकि वितरण ट्रांसफार्मर का कम है।

3. बिजली ट्रांसफार्मर में लोड में उतार-चढ़ाव कम होता है जबकि वितरण ट्रांसफार्मर में अधिक होता है क्योंकि वे सीधे लोड से जुड़े होते हैं।

4. बिजली ट्रांसफार्मरइन्हें इस तरह डिज़ाइन किया गया है कि वे 24 घंटे तक Cu हानि और लौह हानि को सहन कर सकते हैं, इसलिए उनका शीतलन तंत्र बहुत मजबूत है, जबकि वितरण ट्रांसफार्मर में Cu हानि लोड चक्र के आधार पर होती है, जबकि लौह हानि हमेशा मौजूद रहती है।

5. पावर ट्रांसफार्मर डिजाइन करते समय इस बात का ध्यान रखा जाता है कि फुल लोडिंग पर इसका सीयू लॉस कम हो। जबकि वितरण ट्रांसफार्मर में इसकी लौह हानि को न्यूनतम रखा जाता है।

6. पावर ट्रांसफार्मर में रेटिंग अधिक होती है इसलिए हम सीआरजीओ स्टील कोर के रूप में बेहतर कोर का उपयोग करते हैं जबकि वितरण ट्रांसफार्मर में अनाकार स्टील का उपयोग किया जाता है।

7. चूंकि सीआरजीओ स्टील प्रति यूनिट वजन अधिक फ्लक्स ले सकता है इसलिए पावर ट्रांसफार्मर का विशिष्ट वजन वितरण ट्रांसफार्मर की तुलना में कम होता है।

8. पावर ट्रांसफार्मर को पूर्ण लोड पर अधिकतम दक्षता प्राप्त करने के लिए डिज़ाइन किया गया है। अत: अधिकतम दक्षता की शर्त के अनुसार - बिजली ट्रांसफार्मर का पूर्ण भार तांबे का नुकसान = लोहे का नुकसान।

· जबकि वितरण ट्रांसफार्मर में हम इसे औसत के रूप में रेटेड आउटपुट के 70 - 75 प्रतिशत तक लोड करते हैं, इसलिए इसे अधिकतम दक्षता के सूत्र के अनुसार 70 - 75 प्रतिशत पर अधिकतम दक्षता प्राप्त करने के लिए डिज़ाइन किया गया है -

पूर्ण भार तांबे की हानि = 2* लौह हानि।

फॉर्मूला- ट्रांसफार्मर में अधिकतम दक्षता के लिए (x ^2 * cu हानि = लौह हानि) जहां x ट्रांसफार्मर की लोडिंग है।

1. इसलिए बिजली ट्रांसफार्मर के लिए लोडिंग 100% है इसलिए Cu हानि = लौह हानि।

2. वितरण ट्रांसफार्मर के लिए लोडिंग 70% है इसलिए 0.7 ^ 2 * Cu हानि = लौह हानि इसलिए Cu हानि = 2 * लौह हानि।
