आधुनिक विद्युत प्रणालियों में स्विचगियर मुख्य नोड क्यों है?

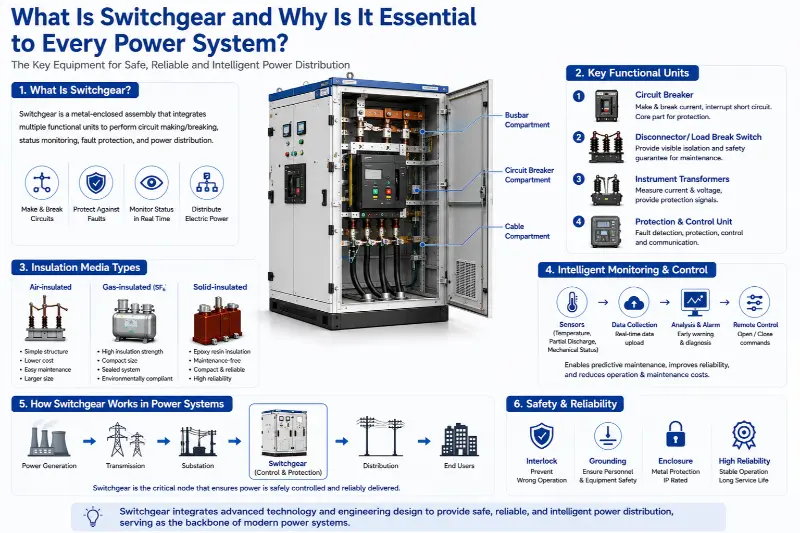

एक विद्युत शक्ति प्रणाली में,विद्युत ऊर्जा का संचरणबिजली संयंत्रों से लेकर अंतिम उपयोगकर्ताओं तक जटिल नियंत्रण, वितरण और सुरक्षा चरणों की एक श्रृंखला शामिल है। इस प्रक्रिया में केवल तार जोड़ने से कहीं अधिक शामिल है; यह उपकरणों की एक परिष्कृत, समन्वित श्रृंखला पर निर्भर करता है। स्विचगियर, बिजली नेटवर्क में एक महत्वपूर्ण नोड के रूप में कार्य करता है, ऐसे कार्य करता है जो "स्विचिंग" की सरल अवधारणा से कहीं आगे तक विस्तारित होते हैं। अनिवार्य रूप से, यह एक धातु-संलग्न असेंबली है जो कई कार्यात्मक इकाइयों को एकीकृत करती है, जो सर्किट बनाने और तोड़ने, स्थिति की निगरानी, ​​गलती संरक्षण और बिजली वितरण जैसे मुख्य संचालन के साथ काम करती है। स्विचगियर को समझना यह समझने की कुंजी है कि आधुनिक बिजली प्रणालियाँ सुरक्षित, विश्वसनीय और लचीली बिजली आपूर्ति कैसे प्राप्त करती हैं।

स्विचगियर का मुख्य मूल्य इसके "अलगाव" और "नियंत्रण" के भौतिक कार्यान्वयन में निहित है। पावर सिस्टम को विभिन्न परिचालन स्थितियों को संभालना होगा, जिसमें नियमित पावर ट्रांसमिशन और आउटेज, उपकरण रखरखाव के दौरान सुरक्षित अलगाव और दोषों के दौरान तेजी से डिस्कनेक्शन शामिल है। अपनी आंतरिक कार्यात्मक इकाइयों के यांत्रिक संयोजन और विद्युत इंटरलॉकिंग के माध्यम से, स्विचगियर इन परिचालनों को मानकीकृत और सुरक्षित करता है। इसका धातु घेरा एक मजबूत सुरक्षात्मक बाधा प्रदान करता है, जो जीवित घटकों को बाहरी वातावरण और कर्मियों से भौतिक रूप से अलग करता है। आंतरिक रूप से, विभाजन इकाई को स्वतंत्र डिब्बों में विभाजित करते हैं - जैसे कि बसबार कक्ष, सर्किट ब्रेकर कक्ष और केबल कक्ष। यह डिज़ाइन सुनिश्चित करता है कि यदि एक डिब्बे में कोई खराबी होती है, तो इसका प्रभाव स्थानीयकृत रहता है, जिससे घटना को बढ़ने से रोका जा सकता है। यह मॉड्यूलर, विभाजित डिज़ाइन दर्शन इस बात की नींव बनाता है कि स्विचगियर समग्र सिस्टम स्थिरता कैसे सुनिश्चित करता है।

कार्यात्मक संरचना के संदर्भ में, एक विशिष्ट स्विचगियर इकाई केवल उपकरण का एक टुकड़ा नहीं बल्कि एक लघु प्रणाली है। इसमें एक साथ काम करने वाली कई प्रमुख कार्यात्मक इकाइयाँ शामिल हैं:

1. मुख्य सर्किट बनाने और तोड़ने वाली इकाई: यहां मुख्य घटक सर्किट ब्रेकर है। यह सामान्य लोड परिस्थितियों में सर्किट बनाने और तोड़ने में सक्षम है; इससे भी महत्वपूर्ण बात यह है कि शॉर्ट सर्किट या गंभीर ओवरलोड की स्थिति में, इसका आंतरिक ट्रिपिंग तंत्र इसे मिलीसेकंड के भीतर स्वचालित रूप से ट्रिप करने की अनुमति देता है, जिससे फॉल्ट करंट बाधित हो जाता है। इसकी तोड़ने की क्षमता सीधे तौर पर शॉर्ट-सर्किट दोषों की भयावहता को निर्धारित करती है जिसे स्विचगियर संभाल सकता है।

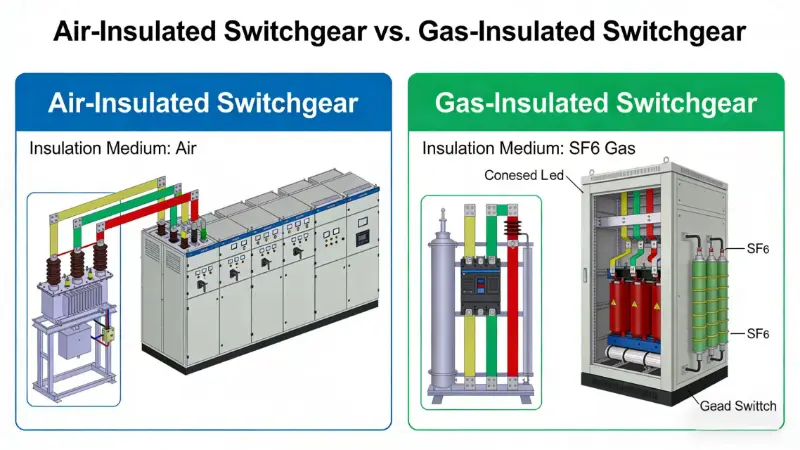

2. सुरक्षा अलगाव और दृश्यमान ब्रेक यूनिट: यह कार्य मुख्य रूप से डिस्कनेक्टर्स (आइसोलेटर्स) या लोड-ब्रेक स्विच द्वारा किया जाता है। सर्किट ब्रेकर खुलने के बाद एक स्पष्ट, विश्वसनीय एयर-इंसुलेटेड गैप बनाने के लिए डिस्कनेक्टर्स का उपयोग किया जाता है, जो उपकरण रखरखाव के लिए एक दृश्यमान सुरक्षा आश्वासन प्रदान करता है। लोड-ब्रेक स्विच को निम्नानुसार वर्गीकृत किया जा सकता है: 1. एयर-इंसुलेटेड: ये प्राथमिक इन्सुलेट माध्यम के रूप में वायुमंडलीय दबाव पर हवा का उपयोग करते हैं। फायदे में सीधी संरचना, कम लागत और रखरखाव में आसानी शामिल है। नुकसान में भारी उपकरण आकार शामिल है; क्योंकि हवा में अपेक्षाकृत कम ढांकता हुआ ताकत होती है, सुरक्षा सुनिश्चित करने के लिए बड़ी विद्युत मंजूरी की आवश्यकता होती है। आंतरिक घटक नमी और धूल जैसे पर्यावरणीय कारकों के प्रति भी संवेदनशील होते हैं।

3. गैस-इन्सुलेटेड: सल्फर हेक्साफ्लोराइड (SF6) गैस का उपयोग आमतौर पर इन्सुलेट और आर्क-बुझाने वाले माध्यम के रूप में किया जाता है। एसएफ 6 गैस उत्कृष्ट इन्सुलेशन और आर्क-शमन क्षमता प्रदान करती है, जिससे इस तकनीक का उपयोग करने वाले स्विचगियर को छोटे पदचिह्न के साथ अत्यधिक कॉम्पैक्ट होने की अनुमति मिलती है, जबकि बाहरी पर्यावरणीय हस्तक्षेप से प्रतिरक्षा बनी रहती है। हालाँकि, प्रौद्योगिकी गैस सीलिंग तकनीकों पर बहुत अधिक निर्भर करती है; इसके अलावा, SF6 एक शक्तिशाली ग्रीनहाउस गैस है, और इसकी पुनर्प्राप्ति और निपटान सख्त पर्यावरणीय नियमों के अधीन है।

4.सॉलिड-इंसुलेटेड: ठोस सामग्री, जैसे एपॉक्सी राल, का उपयोग प्राथमिक सर्किट घटकों (जैसे, सर्किट ब्रेकर, डिस्कनेक्टर्स) को एक एकल, एकीकृत मॉड्यूल में डालने या एनकैप्सुलेट करने के लिए किया जाता है। यह तकनीक बाहरी वातावरण के प्रभाव को पूरी तरह से समाप्त कर देती है और रखरखाव-मुक्त संचालन को सक्षम बनाती है, जिसमें उपकरण का आकार एयर-इंसुलेटेड और गैस-इंसुलेटेड प्रकार के बीच होता है। चुनौती सामग्री प्रसंस्करण और गर्मी अपव्यय डिजाइन के लिए अत्यधिक उच्च आवश्यकताओं में निहित है।

आधुनिक स्विचगियर डिज़ाइन तेजी से राज्य अवलोकन और बुद्धिमान संचालन और रखरखाव पर जोर देता है। पारंपरिक आवधिक रखरखाव मॉडल स्थिति-आधारित पूर्वानुमानित रखरखाव की ओर बढ़ रहे हैं। यह कैबिनेट के भीतर स्थापित विभिन्न सेंसरों पर निर्भर करता है: तापमान सेंसर संपर्कों और बसबार कनेक्शन बिंदुओं पर गर्मी उत्पादन की निगरानी करते हैं; आंशिक डिस्चार्ज सेंसर प्रारंभिक चरण के आंतरिक इन्सुलेशन दोषों का पता लगाते हैं; और यांत्रिक विशेषता सेंसर सर्किट ब्रेकरों के खुलने और बंद होने की गति और समय को रिकॉर्ड करते हैं। एकत्रित डेटा को बैकएंड सिस्टम पर अपलोड किया जाता है जहां बड़े डेटा विश्लेषण संभावित दोषों की प्रारंभिक चेतावनी प्रदान करता है, जिससे लक्षित रखरखाव सक्षम होता है; यह बिजली आपूर्ति की विश्वसनीयता को महत्वपूर्ण रूप से बढ़ाता है और संचालन और रखरखाव लागत को कम करता है।

स्विचगियर अलगाव में काम नहीं करता है; इसकी द्वितीयक नियंत्रण प्रणाली आधुनिक स्मार्ट ग्रिड में एकीकरण के लिए तंत्रिका इंटरफ़ेस के रूप में कार्य करती है। मानक संचार प्रोटोकॉल के माध्यम से, सुरक्षा, माप और स्थिति से संबंधित डेटा को सबस्टेशन स्वचालन प्रणाली या उच्च-स्तरीय प्रेषण केंद्रों में प्रेषित किया जा सकता है। यह दूरस्थ उद्घाटन और समापन कार्यों को निष्पादित करने के लिए रिमोट कंट्रोल कमांड भी प्राप्त कर सकता है। द्विदिश सूचना आदान-प्रदान की यह क्षमता ग्रिड डिस्पैचर्स को वास्तविक समय में नेटवर्क के किनारे की परिचालन स्थिति की निगरानी करने में सक्षम बनाती है और तेजी से दोष अलगाव और बिजली बहाली की सुविधा प्रदान करती है - जो स्व-उपचार ग्रिड के निर्माण में मौलिक तत्व हैं।

स्थापना और दीर्घकालिक संचालन के संबंध में, स्विचगियर का प्रदर्शन कई कारकों से प्रभावित होता है। स्थापना नींव की समतलता, बसबार कनेक्शन का कसने वाला टॉर्क और ग्राउंडिंग नेटवर्क की विश्वसनीयता प्रारंभिक स्थितियों के रूप में काम करती है जो इसके जीवनकाल के प्रदर्शन को निर्धारित करती हैं। ऑपरेशन के दौरान, आंतरिक घटक विद्युत और यांत्रिक घिसाव जमा करते हैं; थर्मल विस्तार/संकुचन या विद्युत चुम्बकीय बलों के कारण कनेक्शन ढीले हो सकते हैं, जिससे ओवरहीटिंग हो सकती है; और इन्सुलेशन सामग्री समय के साथ धीरे-धीरे पुरानी होती जाती है। यहां तक ​​कि सबसे उन्नत उपकरण की स्थिति में परिवर्तन को ट्रैक करने के लिए पेशेवर निरीक्षण, तापमान निगरानी और आंशिक निर्वहन परीक्षण की आवश्यकता होती है।

बिजली प्रणाली में एक महत्वपूर्ण नोड के रूप में, स्विचगियर उच्च एकीकरण, कार्यात्मक विशेषज्ञता और सुरक्षा अतिरेक पर ध्यान केंद्रित करने वाले एक डिजाइन दर्शन का प्रतीक है। इसके मजबूत बाहरी धातु आवरण से लेकर इसके जटिल आंतरिक विद्युत तर्क तक, और मौलिक भौतिक अलगाव सिद्धांतों से लेकर अत्याधुनिक स्मार्ट सेंसिंग प्रौद्योगिकियों तक, प्रत्येक विवरण एक मुख्य उद्देश्य को पूरा करता है: जटिल बिजली प्रवाह के बीच विश्वसनीय नियंत्रण बिंदु और सुरक्षा बाधाएं स्थापित करना। स्विचगियर की गहरी समझ से पता चलता है कि निरंतर, स्थिर बिजली आपूर्ति को हल्के में नहीं लिया जा सकता है; बल्कि, यह ऐसे महत्वपूर्ण उपकरणों के अनगिनत टुकड़ों के पीछे कठोर इंजीनियरिंग डिजाइन और चल रहे तकनीकी विकास पर निर्भर करता है। रेटेड करंट पर सर्किट बनाने और तोड़ने में सक्षम और विशिष्ट शॉर्ट-सर्किट बनाने वाली धाराओं का सामना करने में सक्षम, इन इकाइयों को अक्सर विशिष्ट अनुप्रयोगों के लिए फ़्यूज़ के साथ जोड़ा जाता है। परिचालन संबंधी त्रुटियों को रोकने के लिए उनके और सर्किट ब्रेकरों के बीच यांत्रिक या विद्युत इंटरलॉक महत्वपूर्ण हैं।
